GO2cam 온라인 도움말

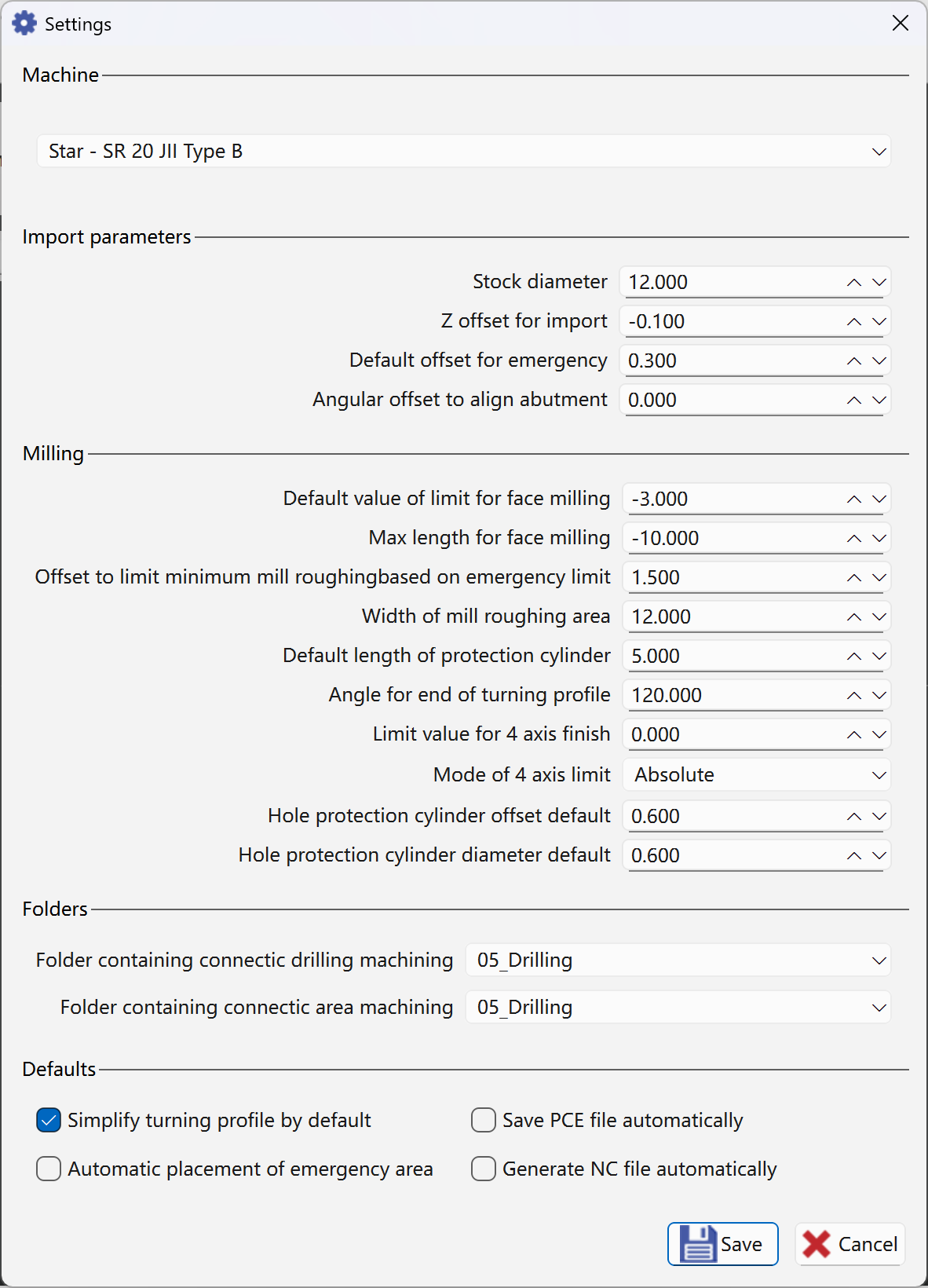

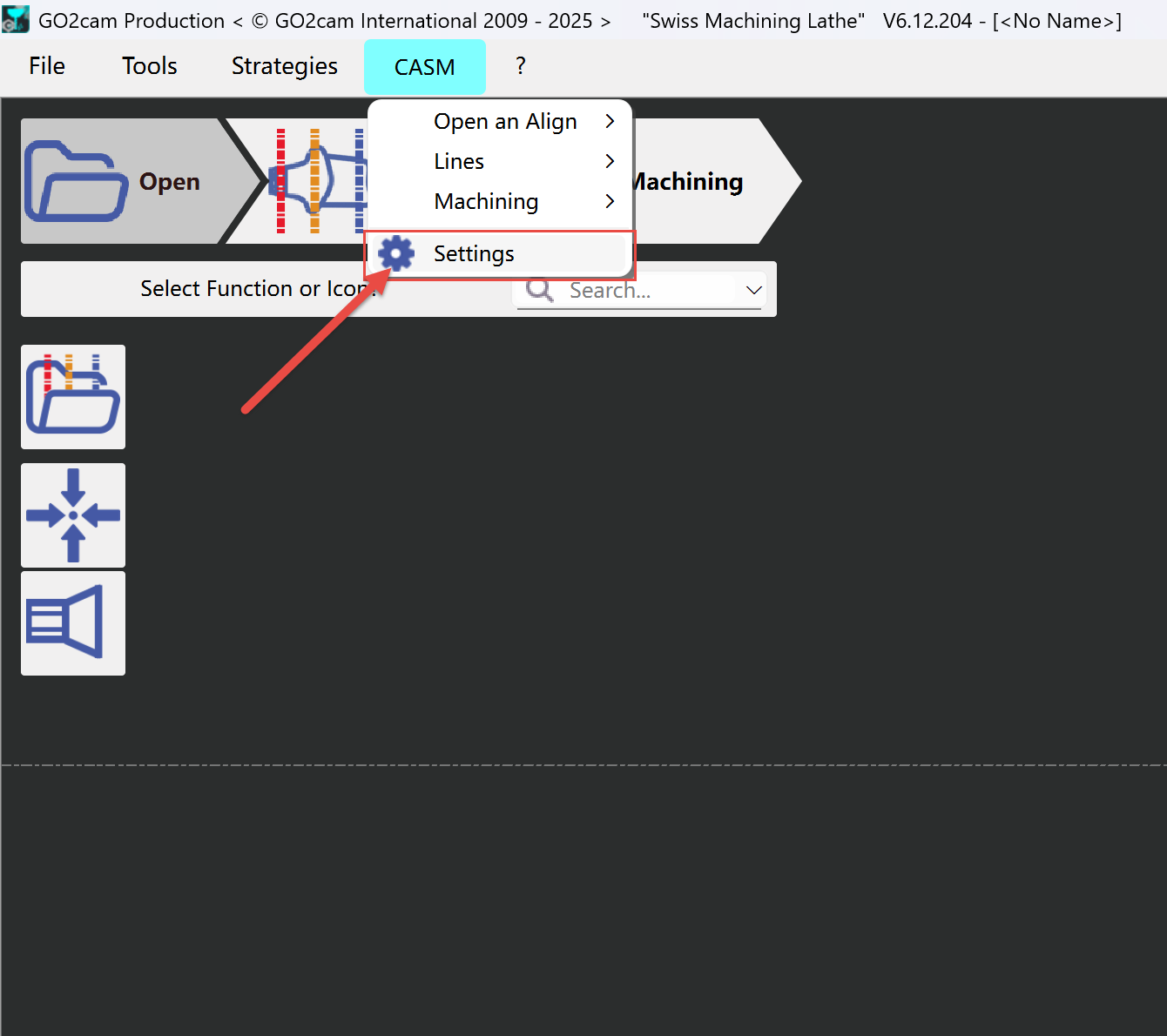

1 - Settings

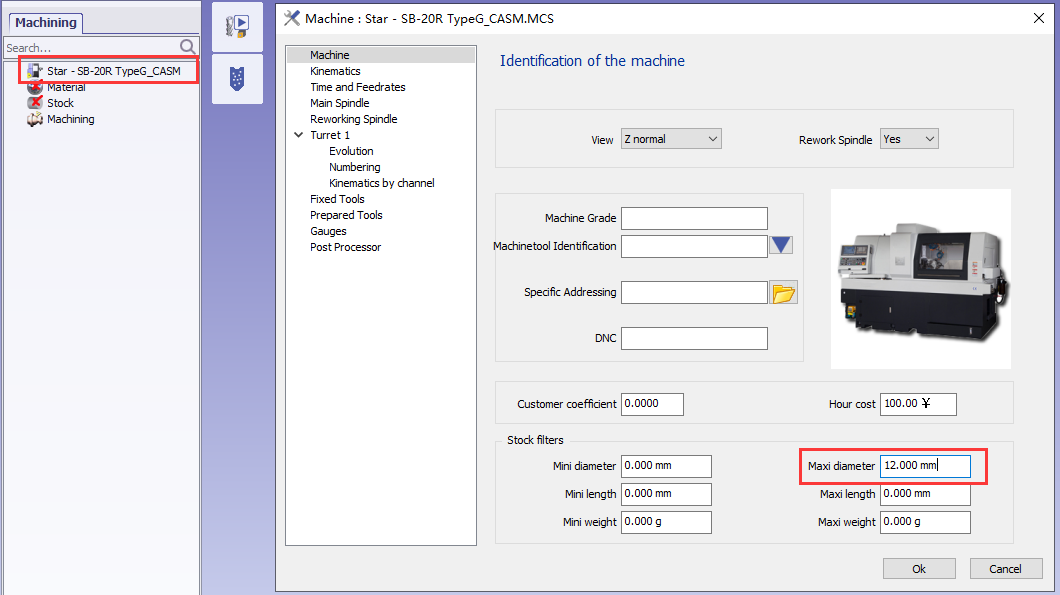

소재 직경 기계 파일에 값을 변경한 다음 기계를 저장합니다	바 직경의 크기 지지대가 직경보다 크면 오류 메시지가 표시됩니다
Z 오프셋 가져오기	Z 0에 따른 해부학적 영역 배치
비상시 기본 오프셋	2shape 파일을 사용하면 응용 프로그램에서 비상 지점을 찾을 수 있습니다. 이 지점에 안전 거리를 추가할 수 있습니다
지지대를 정렬하기 위한 각도 오프셋	기계 공구에 따라, 밀링 공구가 X를 따라 있으면 값이 0이고, 밀링 공구가 Y를 따라 있으면 값이 90이어야 합니다

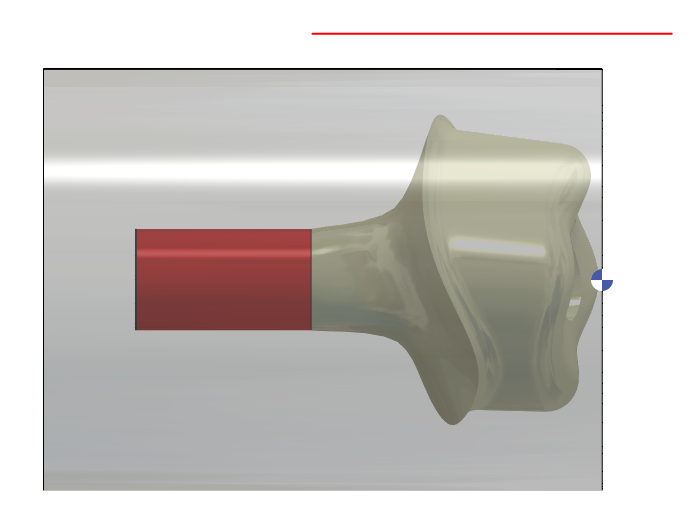

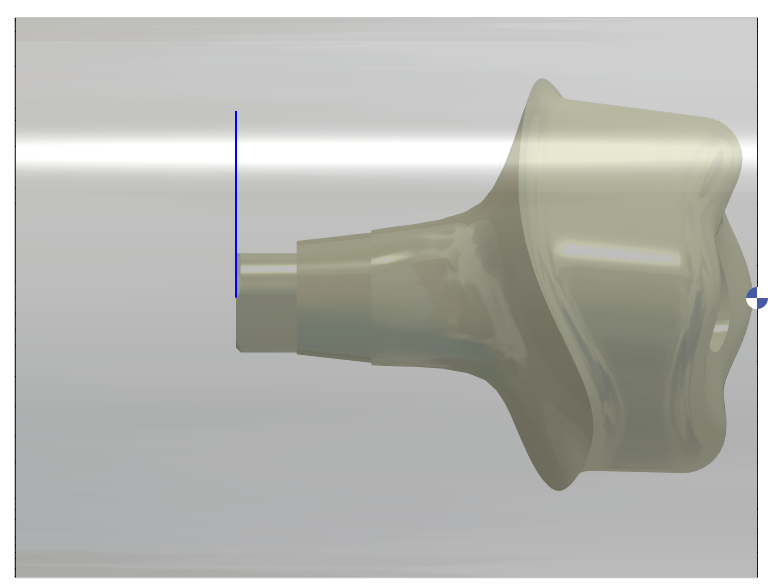

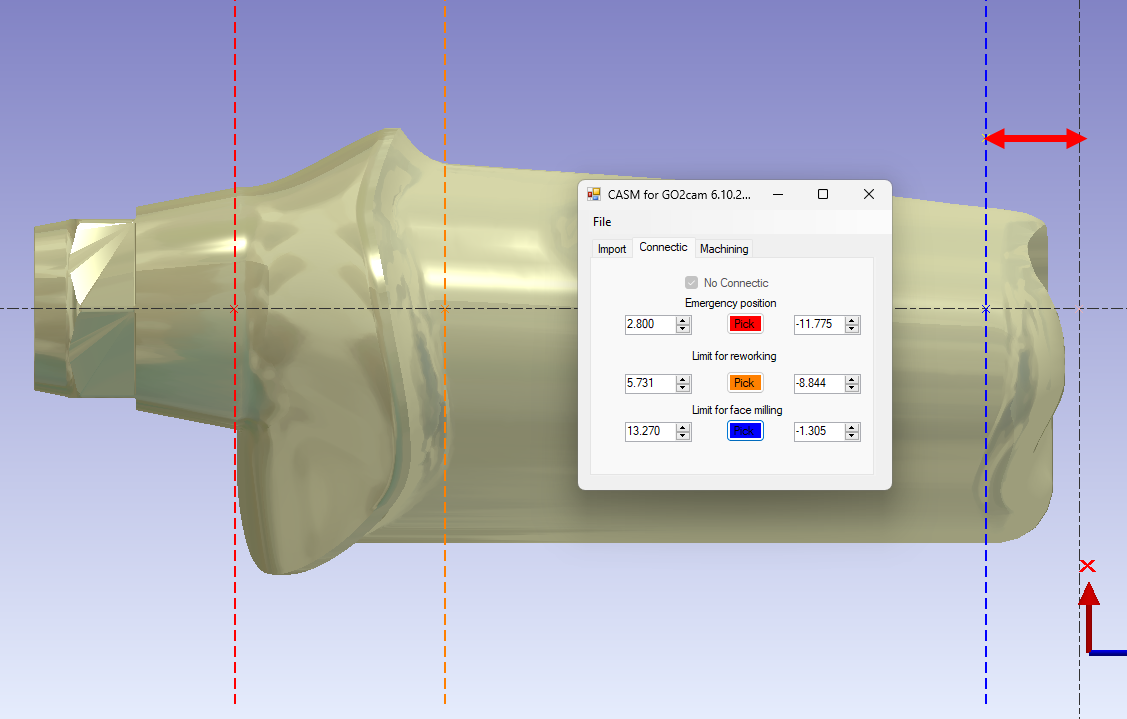

페이스 밀링에 대한 기본 제한 값	The default distance between the 파랑 line and the X axis.

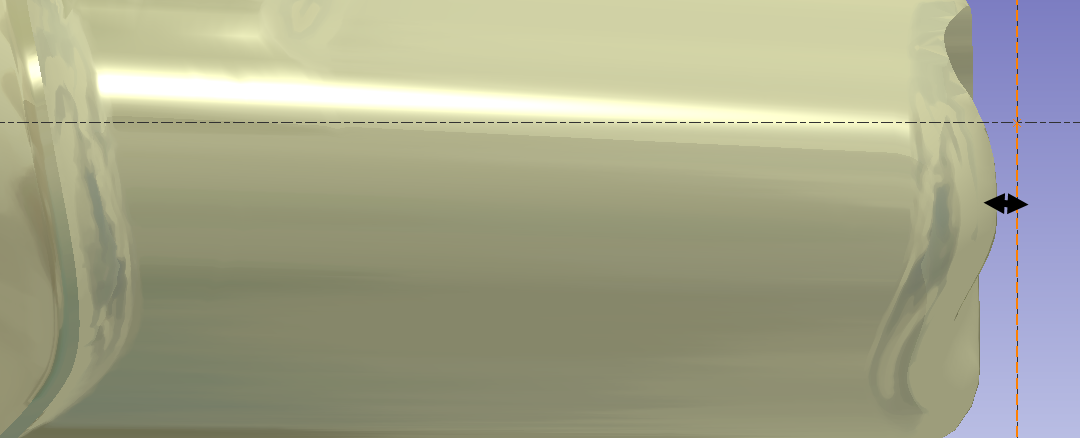

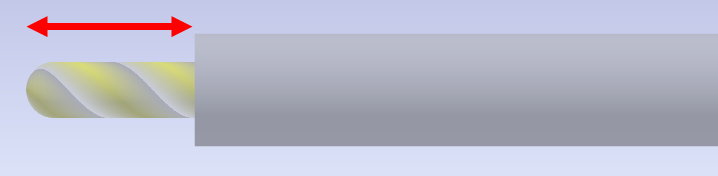

페이스 밀링에 대한 최대 길이	축 공구는 최대 Z 영역이 있습니다.
비상 제한을 기반으로 최소 밀링 황삭을 제한하기 위한 오프셋	밀링 황삭의 안전 거리

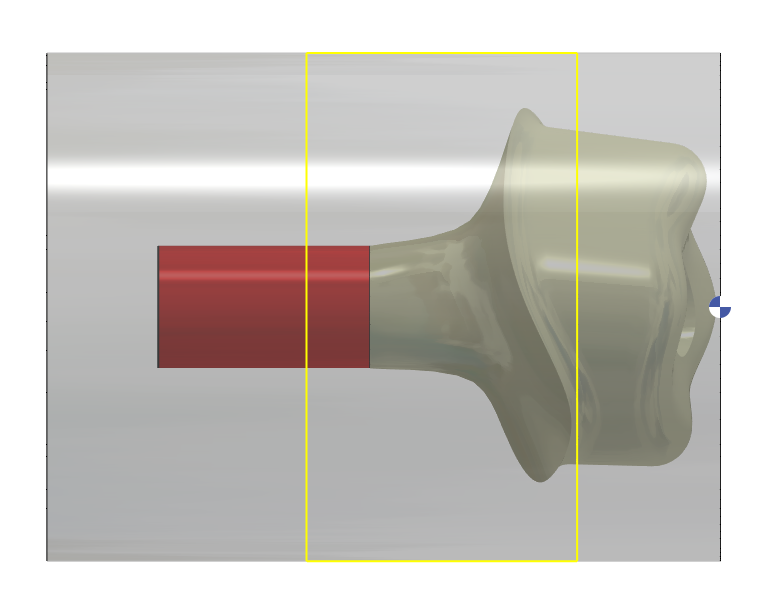

밀링 황삭 영역의 너비	밀링 황삭 영역의 기본 너비
보호 실린더의 기본 길이	생성된 보호 실린더의 기본 길이 값
터닝 프로파일 끝에 대한 각도	터닝 프로파일 끝에 대한 기본 각도 값
4축 정삭에 대한 제한 값	홀 인식에서 직경이 이 값 이하인 원통형 면은 홀로 간주됩니다
4축 제한 모드 (절대/면 제한에 대한 상대)	절대 음수 값이어야 합니다 상대 시간을 절약하고 동일 영역에 2개의 공구 경로가 있지 않도록 합니다
홀 보호 실린더 오프셋 기본	생성된 홀 보호 실린더의 기본 오프셋 값
홀 보호 실린더 직경 기본	생성된 홀 보호 실린더의 기본 직경 값
연결 드릴링 가공이 포함된 폴더	드릴링 가공이 포함된 폴더를 지정합니다
연결 영역 가공이 포함된 폴더	영역 가공이 포함된 폴더를 지정합니다
기본적으로 터닝 프로파일 단순화	기본적으로 단순 터닝 프로파일 생성
PCE 파일 자동 저장	GO2cam 파일(PCE)은 STL 파일과 동일한 폴더에 저장됩니다
비상 영역의 자동 배치	비상 영역을 자동으로 생성합니다
NC 파일 자동 생성	NC 파일은 STL 파일과 동일한 폴더에 계산 후 생성됩니다

2 - Geometry Created

레이어	주석	이미지

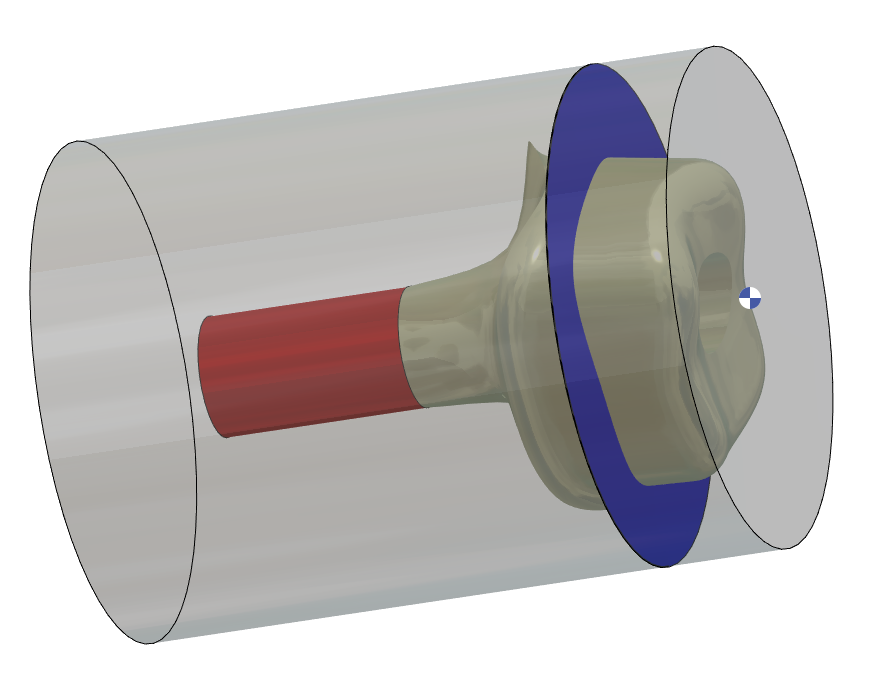

1	소재 및 소재에 대한 2D 지오메트리
20	2D 지오메트리는 4축 솔리드 생성에 도움이 됩니다(레이어 102).
101	STL 파일 + 연결 영역 보호 + 홀의 CAP 표면
102	면에 생성된 솔리드는 4X에 사용할 수 있습니다

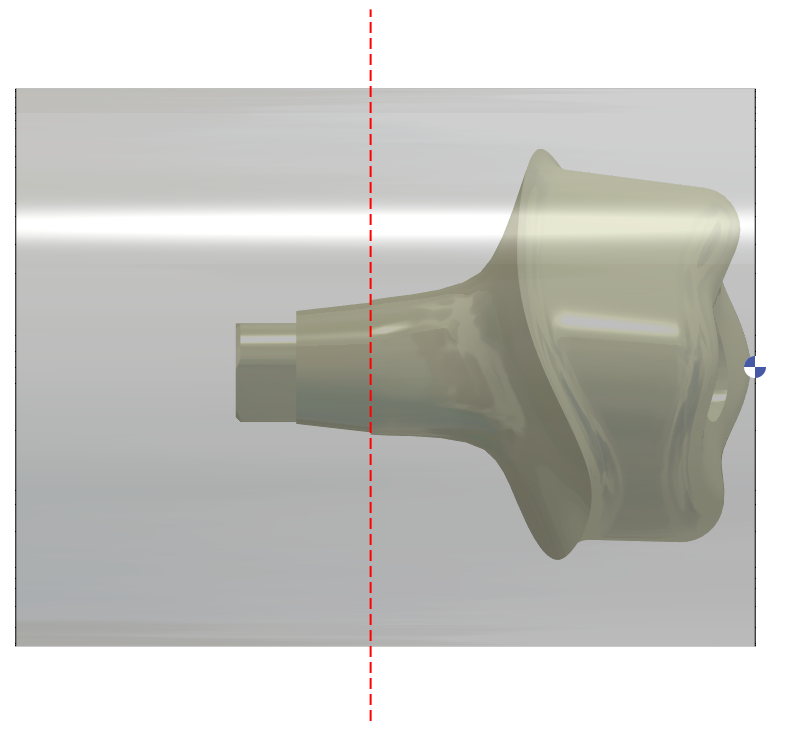

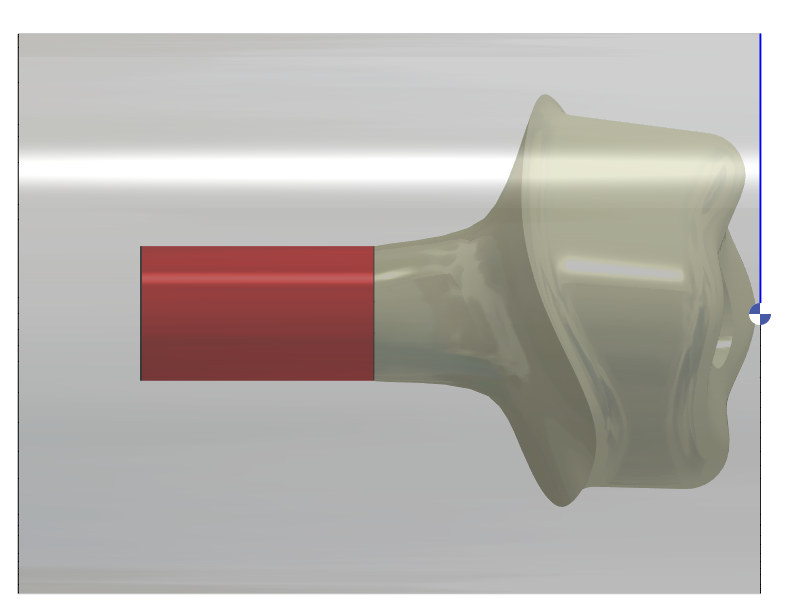

104	페이싱 라인 터닝에서 페이싱 작업에 사용할 수 있습니다

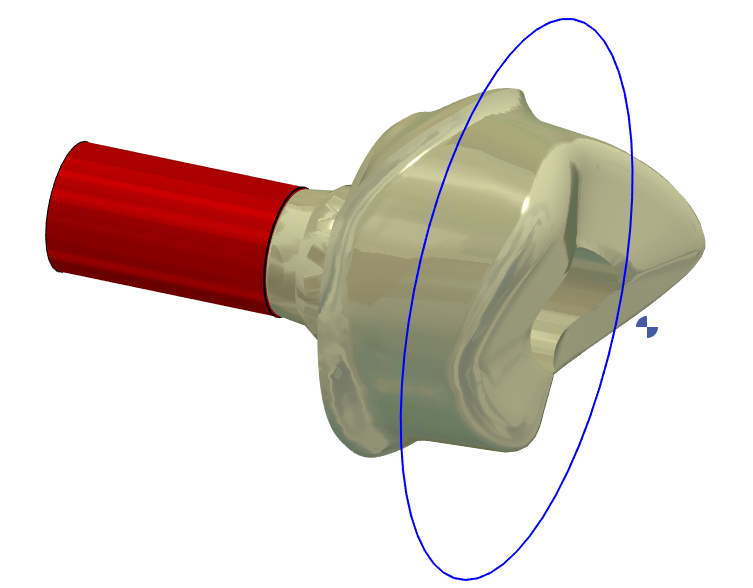

105	파팅 라인 터닝에서 파팅 작업에 사용할 수 있습니다(STL 끝)

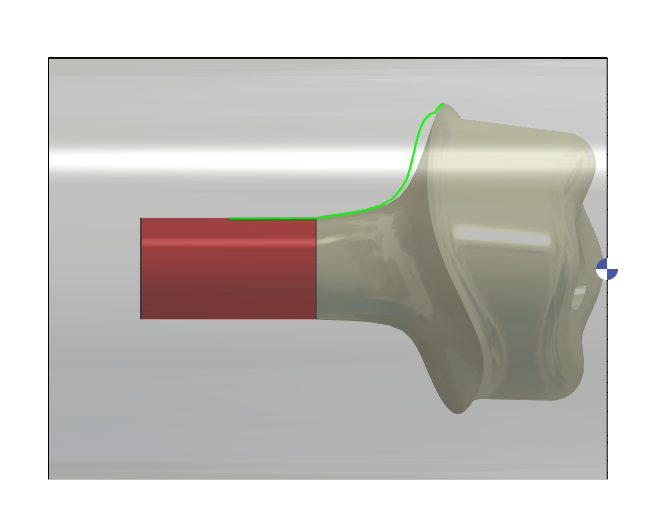

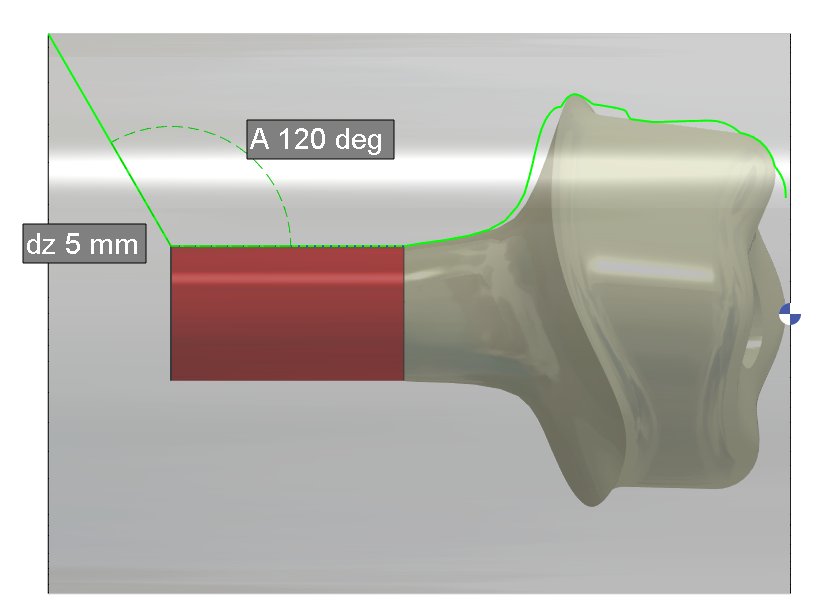

106	터닝 프로필 연결 영역이 없는 STL 실루엣을 기반으로 +5mm 및 120도 길이와 각도는 APP 내부에 고정되어 있습니다

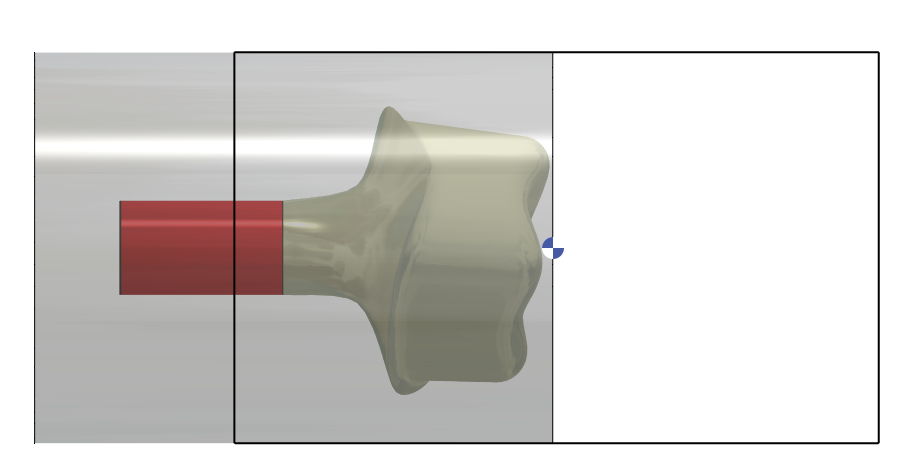

107	4축 공구 경로에 대한 제한 Z 시작에 대한 매개변수 대화상자에서 설정할 수 있습니다 끝은 항상 연결 영역에 있습니다
109	백 툴을 사용하여 기계로 터닝 프로필 연결 영역과 여유 라인 사이의 나머지 가공 작업을 피하기 위해 일부 사용자가 이 방법을 사용했습니다)

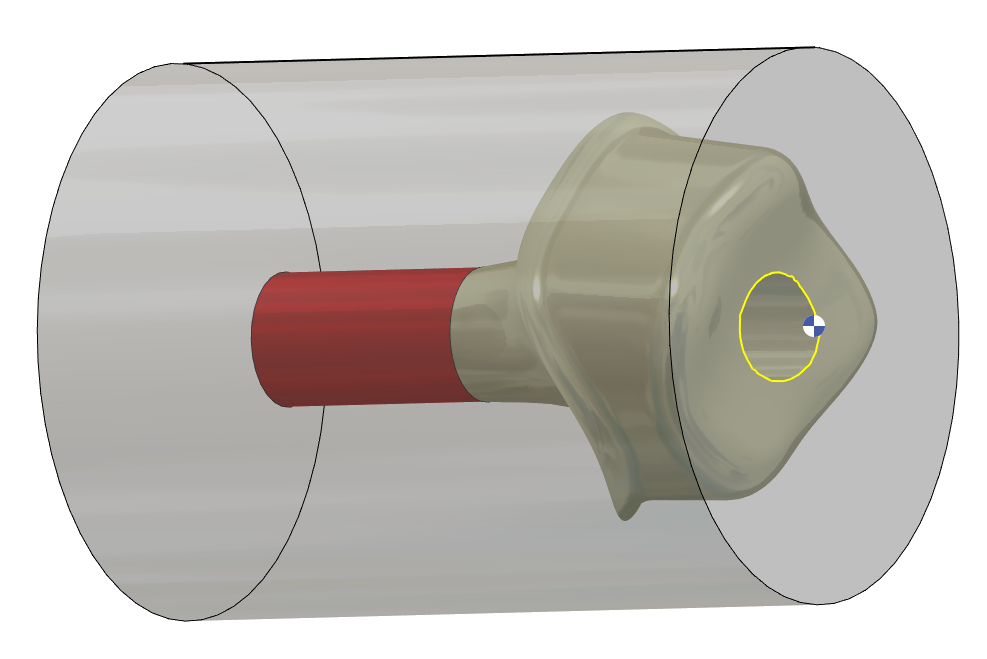

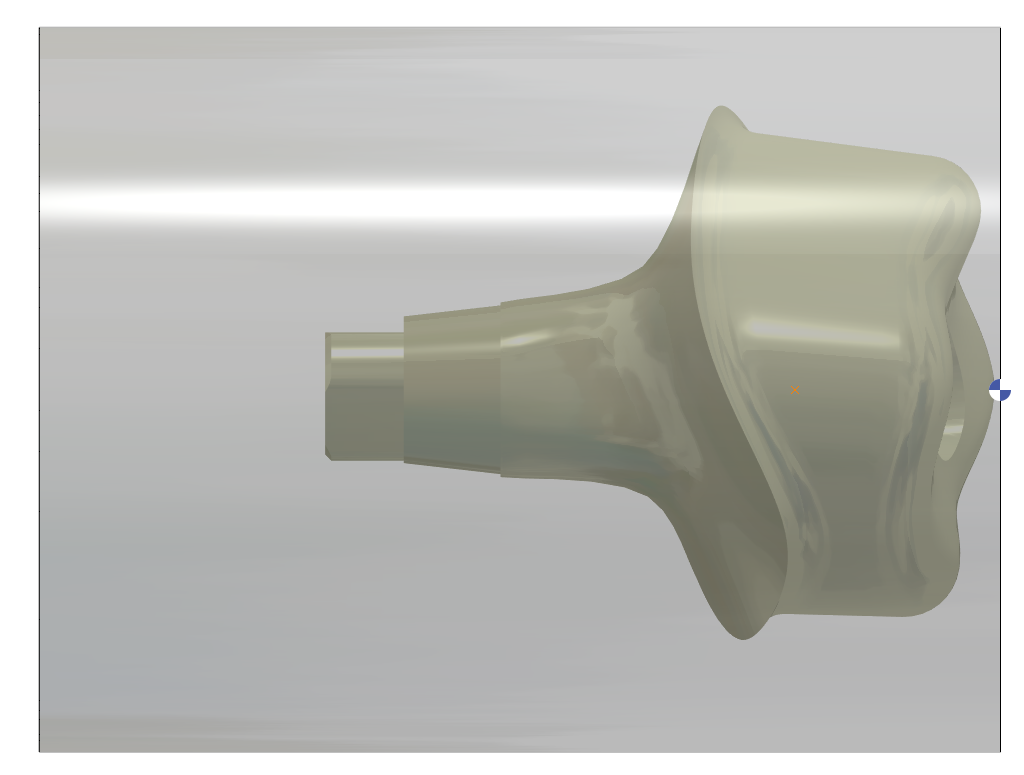

112	HOLE에 CAP 표면을 생성할 지점

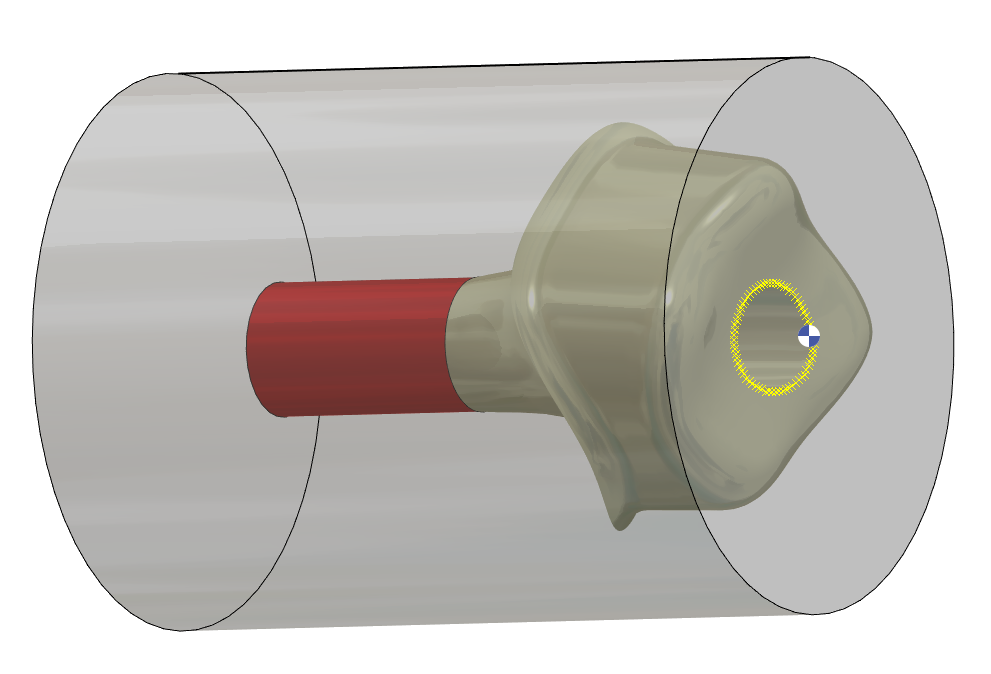

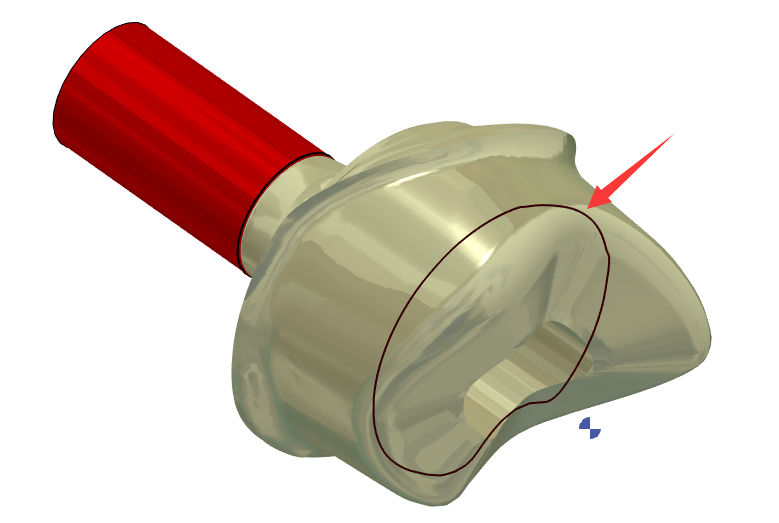

113	HOLE에 CAP 표면을 생성할 곡선

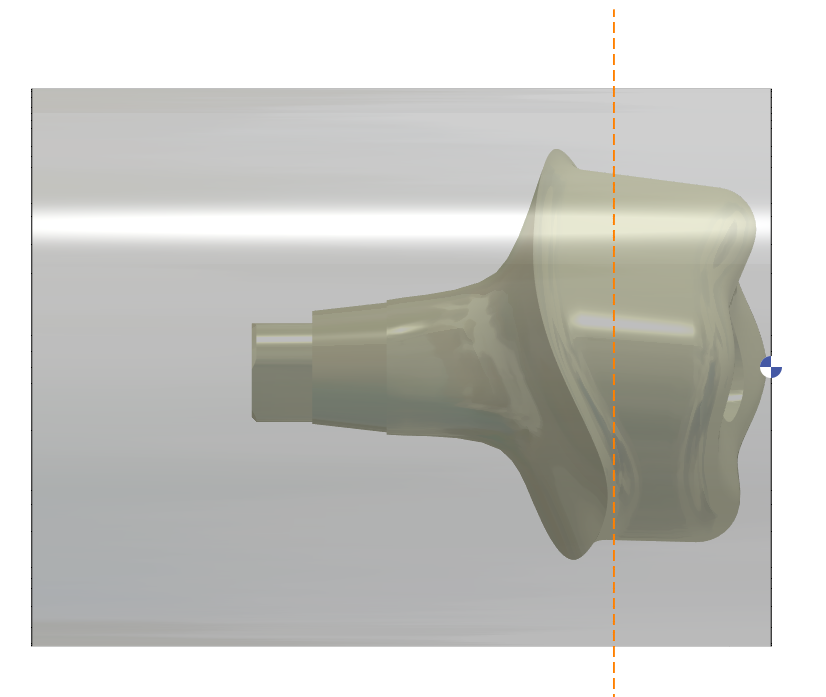

120	C0 및 C180에서 밀링 재황삭에 대한 제한은 재작업 라인(주황색)에 따릅니다
121	C90 및 C270에서 밀링 재황삭에 대한 제한은 재작업 라인(주황색) 및 연결 영역에 따릅니다
122	C0 및 C180에서 밀링 황삭에 대한 제한은 연결 영역에 따릅니다
123	축 밀링을 제한하는 면

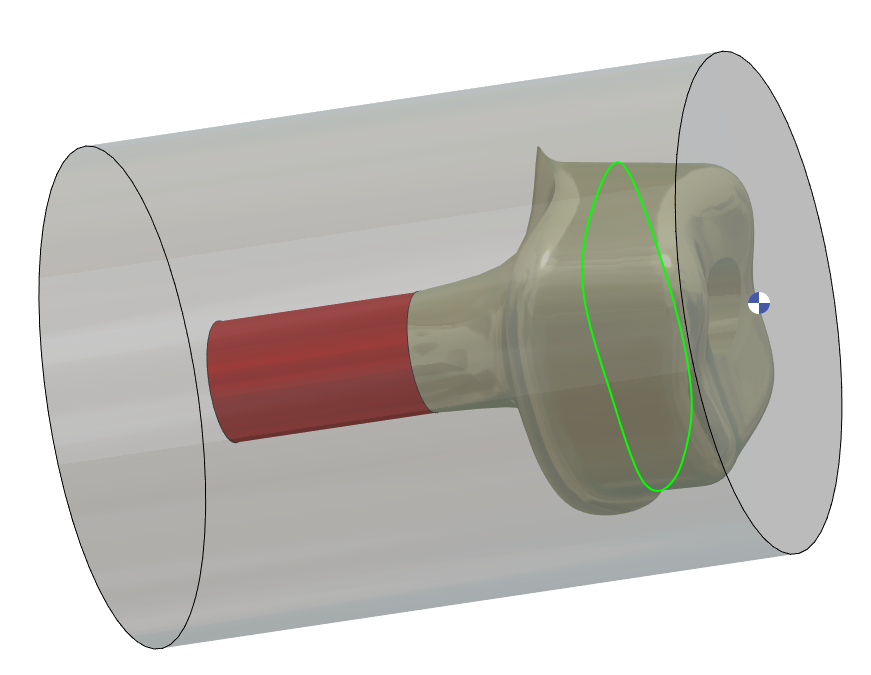

124	축 밀링을 제한하는 곡선
160	2D 지오메트리는 축 밀링을 제한하는 면에 사용됩니다(레이어 123)

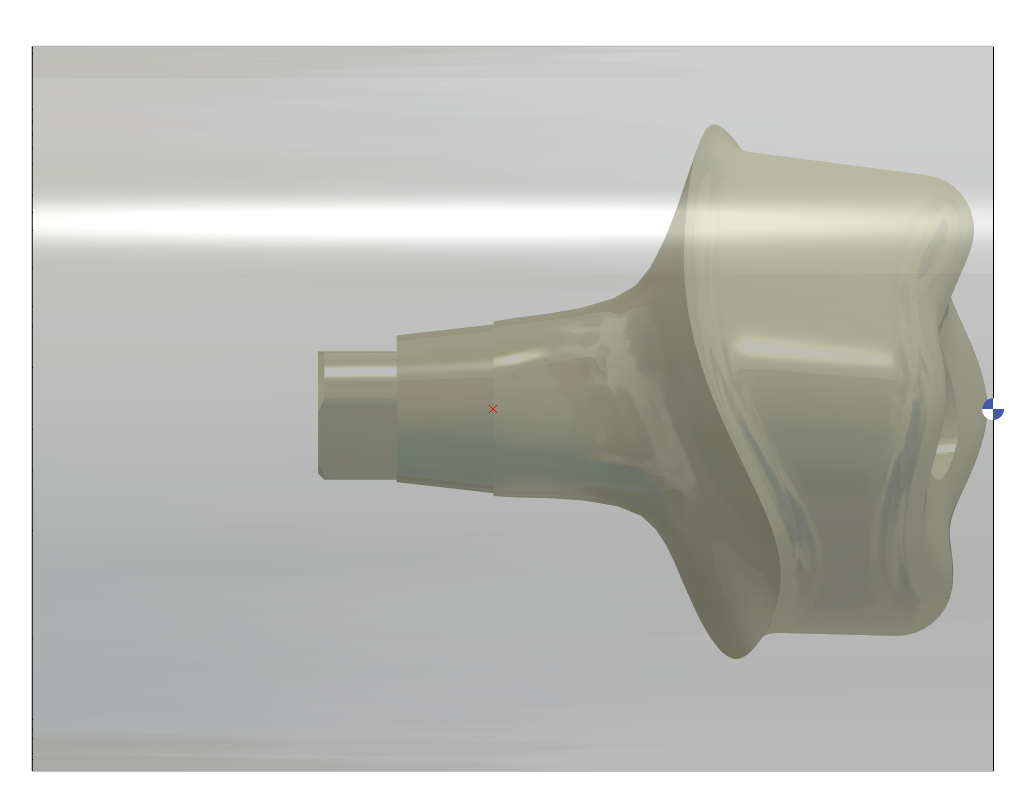

206	연결 영역을 정의하는 지점

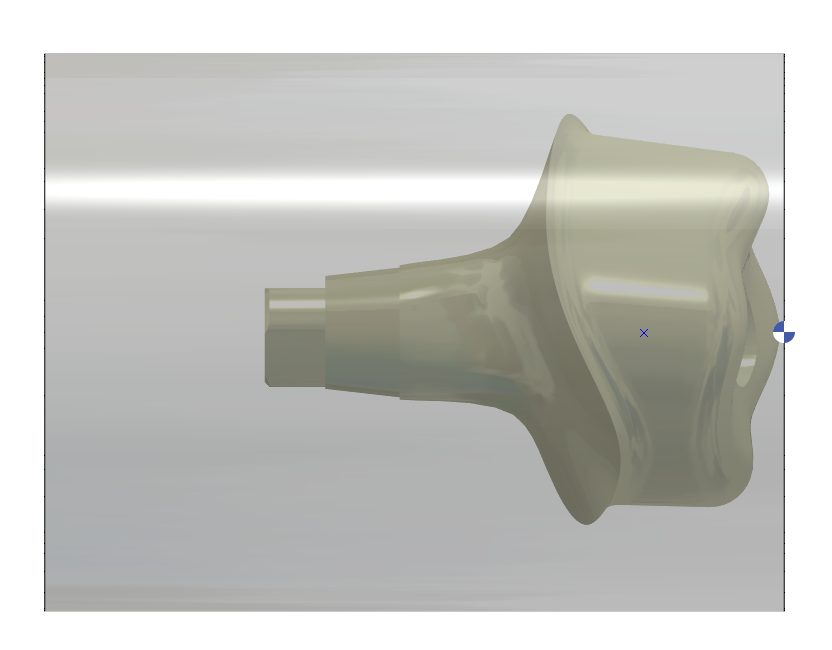

207	재작업 영역을 정의하는 지점
209	재작업 영역을 정의하는 라인
210	축 밀링 영역을 정의하는 지점
211	축 밀링 영역을 정의하는 라인

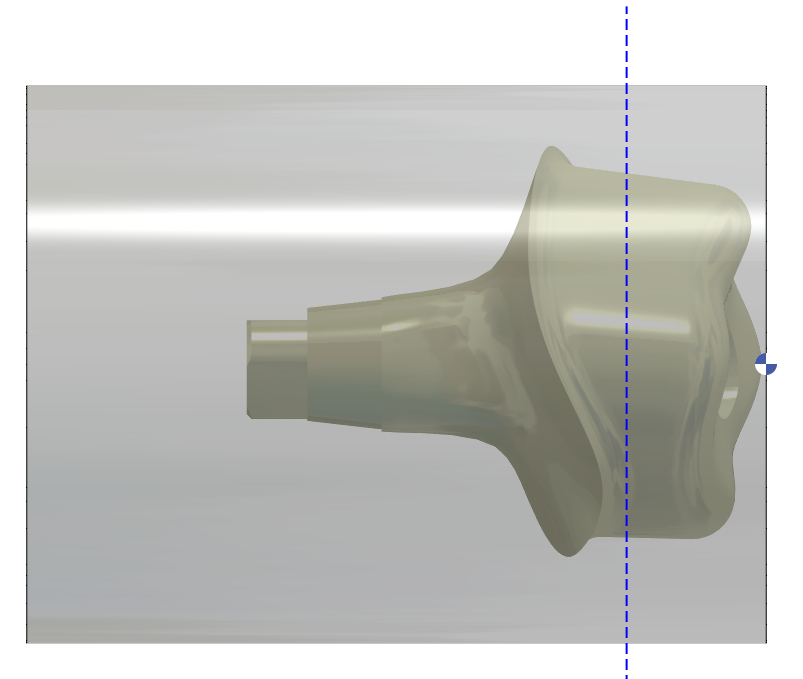

252	연결 영역을 정의하는 라인
