이제 도면을 그리거나 CAD에서 가져온 파트를 프로그래밍할 준비가 되었습니다.

가공 트리에서 마우스 오른쪽 버튼 클릭 가공을 선택하고 오퍼레이션 리스트 그런 다음 오퍼레이션 리스트 가져오기 .

필요한 오퍼레이션 리스트를 선택합니다. 주석을 읽어서 필요한 것을 쉽게 찾을 수 있습니다.

이 시점에서 공구를 수정하거나 다른 공구로 바꿀 수도 있습니다. 공구를 편집하려면 마우스 오른쪽 버튼 클릭 를 수행합니다. 이 새로운 공구에 따라 테크노 및 전략 매개변수가 업데이트됩니다.

올바른 지오메트리를 선택하고 각 선택에서 계산 시작을 클릭하는 것이 유일한 작업입니다.

모든 선택이 완료될 때까지 확인할 수 없습니다. 누락된 선택 아이콘은 선택 화살표와 함께 표시됩니다.

모든 선택이 완료되면 상단에서 확인합니다. 전체 파트가 프로그래밍되었습니다!

참고:

오퍼레이션 리스트의 사이클이 자동 참조와 함께 작동하고 파트에서 참조를 찾을 수 없는 경우, 사이클이 음소거되면 자동으로 삭제되고 오퍼레이션 리스트가 계산됩니다.

You can set parameters that you want to modify each time you open the opelist by following the steps below :

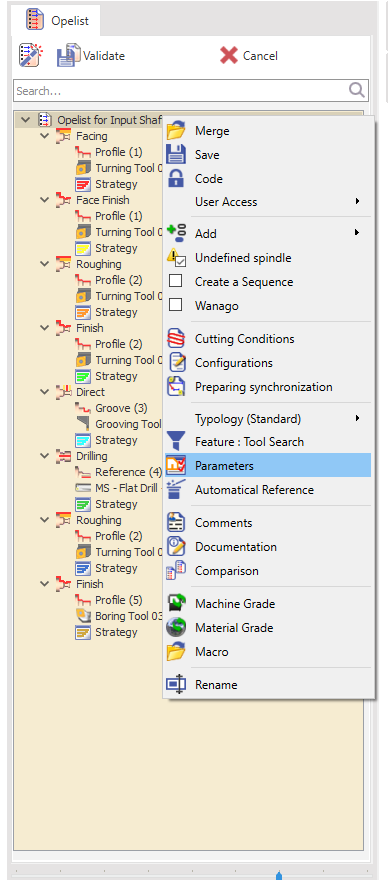

  1. 오퍼레이션 리스트를 편집하는 동안 매개변수를 설정할 수 있습니다. (전략, 이동, 기술 및 옵션 다른 공작물에 맞게 개인 설정하려는 Opelist입니다. 이를 위해 Opelist를 마우스 오른쪽 버튼으로 클릭하고 매개변수를 입력합니다. 여기서 각 사이클에 대해 Opelist를 로드할 때마다 수정할 설정을 선택할 수 있습니다. 예를 들어, Z 소재 여유량 .


2. 이 모든 설정을 마치면 확인 매개변수와 Opelist를 저장합니다. 그런 다음 새 공작물을 로드하고 가져오기 Opelist를 실행합니다.

Setup of parameters.PNG

  1. Opelist를 열면 Opelist를 설정할 때 매개변수 탭에서 이전에 선택한 조정 가능한 미리 선택된 옵션을 보여주는 창이 나타납니다. 매개변수에 대한 다른 값을 입력하기만 하면 됩니다.

loading param dialog.PNG

  1. 다른 값 및 절삭 조건 을 설정한 후, 확인하고 Opelist를 적용할 지오메트리를 선택합니다.

팁: 선반 가공에서 접근 및 복귀 벡터를 조정할 수 있습니다. opelist를 생성할 때 '프로파일' 라인을 마우스 오른쪽 버튼으로 클릭한 다음 '벡터 선택'을 클릭합니다. 3가지 모드를 사용할 수 있습니다.

  • 자동: 벡터는 가공 방향에 대해 90°입니다

  • 연속성: 지오메트리와의 접선

  • 강제 각도: 원하는 값을 입력합니다.
