공구에 대한 절삭 조건이 심각한 경우(전폭 절삭 또는 높은 피드율), GO2cam은 두 가지 솔루션을 제공합니다:

피드율 감소

피드레이트를 일부 영역에서 조절할 수 있는 HSM 모드입니다. 이러한 영역은 겹침 %가 초과되는 영역입니다. 특히 공구가 전체 재료와 두 XY 패스 사이에서 가공할 때 발생합니다.

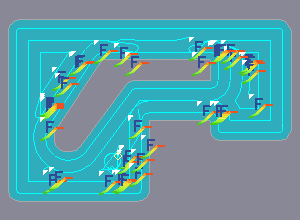

피드레이트가 감소되는 각 지점은 이 심볼로 표시됩니다.

피드율 변조를 정의하려면:

a. 최대 스테퍼 처리 매개변수: 선택 피드율 감소 .
b. 피드율 감소 계수 : 피드율을 줄이려는 위치에 적용되는 값입니다. 이 값은 0 과 1 사이이며, 기술 페이지에 지정된 값에 따라 정의됩니다. 예를 들어, 0.5 은 이 값의 절반입니다.

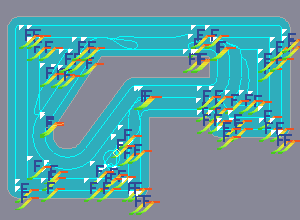

c. 최대 스테퍼 계수 : 감소를 생성할지 여부에 대한 허용 오차이며, 0 과 1 사이의 값입니다. 값이 클수록 더 많은 영역이 관련됩니다.

트로코이달 가공

트로코이달 가공은 나선형 패스로 재료의 연속적인 '슬라이스'를 제거하는 것입니다.

주요 특징은 절삭 깊이(10~20mm)와 특이한 라운딩 공구경로입니다.

이 가공 모드는 높은 스핀들 회전 및 피드레이트를 사용하여 기계 성능을 최적화할 수 있습니다.

트로코이달 프로그래밍은 가공 시간을 최대 40%까지 단축합니다.

GO2cam에서는 자동 트로코이달 가공을 프로그래밍할 수 있을 뿐만 아니라 유용하거나 유용하지 않은 영역을 조정할 수도 있습니다!

입력 최대 겹침 계수 , 두 가지 기능이 있습니다.

• 최대 겹침 계수가 겹침(공구 비율) 보다 크면 트로코이달 동작이 모든 곳에서 프로그래밍되는 것이 아니라 모서리에서만 프로그래밍됩니다. 그렇지 않으면 모든 공구경로가 트로코이달 동작으로 만들어집니다.

• 최대 겹침 계수는 트로코이달 루프의 크기를 결정합니다.

공구 직경 4mm , 최대 겹침 계수= 0.2 (20%): 트로코이달 반경은 0.4mm입니다.
