Cycle : 모든 수동 사이클, Plunge Contouring
Definition
이러한 명령은 파일롯 점과 공구 경로의 계산을 정의하는 데 사용됩니다.
Offset type
공구 반경 보정을 고려할지 여부를 결정합니다.
풀다운 메뉴의 옵션은 다음과 같습니다.
|
Left : ISO 코드에 G41이 생성됩니다. |
|
Center : ISO 코드에 G40이 생성됩니다. |
|
Right : ISO 코드에 G42가 생성됩니다. |
Toolpath
GO2cam에 의해 생성된 Toolpath가 공구 반지름을 고려할지 여부를 결정합니다.
풀다운 메뉴는 다음을 제공합니다.
|
|
Left : GO2cam은 프로파일의 왼쪽에 오프셋 공구 경로를 생성하고 공구 크기 때문에 공구가 윤곽을 가공할 수 없는 영역을 관리합니다. |
|
Part
: GO2cam은 이동된 궤적을 다시 계산하지 않습니다.
|
|
Right : 왼쪽 옵션과 동일하지만 공구 경로의 오른쪽에 있습니다. |
|
No gouge check : GO2cam은 프로파일에 정확히 해당하는 공구 경로(오프셋 없음)를 생성하고 게이지 검사가 없습니다. |
가공 측면의 자동 제어. For manual cycles programmed on solids , this is not available 엣지를 포함한 2D 프로파일 사용 시.
All Manual Cycles
가공 측면의 자동 제어
|
만약 direction of profile 그리고 공구경로의 방향 적합하지 않음 형상 솔리드 , GO2cam 자동 프로파일 방향 반전 . 오른쪽 이미지에서 프로파일은 반시계 방향이고 공구는 솔리드의 왼쪽 에 프로그래밍되어 있습니다. GO2cam은 자동으로 프로파일 방향을 반전시켜 공작물 내부의 가공을 방지합니다. |
|
|
For manual cycles programmed on solids , this is not available 엣지를 포함한 2D 프로파일 사용 시.
R 최대 계수
|
R 최대 계수 : '부품' 공구 경로의 경우 일부 기계는 공구 반경과 동일한 반경을 허용하지 않습니다. GO2cam은 다음을 통해 이 상황을 관리합니다. R 최대 계수 . 1. 01을 사용하여 공구 경로의 반경은 R= 공구 반지름 (r) x 1.01 . |
Corner Type입니다.
이 옵션을 사용하면 날카로운 각도에서 G2/G3(호)를 생성할 수 있습니다.
'중간' 옵션은 닫힌 프로파일에만 사용할 수 있습니다. G2/G3 생성은 마지막 코너를 제외한 모든 코너에서 수행됩니다.

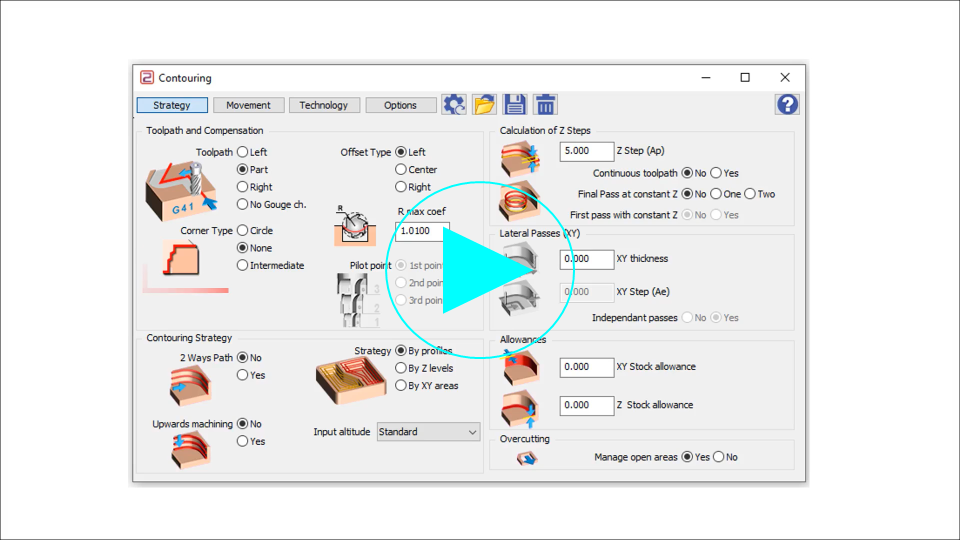

Example on path 좌측면 뷰/왼쪽 :
|
원 모드 |
None |
Intermediate mode |
|
|
|
|
|
