이 명령은 솔리드 내부의 구멍을 채우기 위한 면 생성 를 가능하게 합니다. |
V6.10부터 명령은 설계 > 솔리드 > 면 > 정지 면
|
정지 면 |
정지 면의 다중 선택 엣지 경로 모드를 사용하면 이제 다중 선택이 가능합니다. |
|
정지 면 생성
|
정지 면 명령을 클릭합니다. 다음 대화 상자가 나타납니다. |
|
|

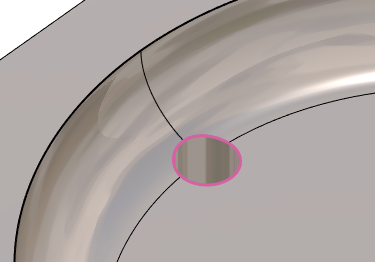

Select 채우고 면 검증할 구멍을 둘러싼 .
|
|
|
Edges path 아이콘을 클릭하십시오 [1] . |
|
|
Click 에 엣지 채울 구멍을 선택하고 선택한 가장자리 확인을 클릭합니다 . |
|
|
구멍을 둘러싼 . |
|
가공에 정지면 적용을 클릭하십시오
가공 시 정지면을 포함해야 합니다. 지오메트리 선택 가장 쉬운 방법은 모든 솔리드, 메인 바디 및 모든 정지면을 선택하도록 윈도우 선택을 하는 것입니다.
|
정지면 가공에 대한 비디오를 시청할 수 있습니다.
|
