프레젠테이션

유형, 직경 및 깊이를 정의하여 정규화된 구멍을 생성합니다. 가공을 위한 오퍼레이션 리스트가 자동으로 정의됩니다.

참고:

  • 구멍은 화면에 표시되는 직경 및 깊이 값을 가진 3D 엔티티입니다.

구멍 편집기: 구멍의 유형 또는 값을 변경하는 데 유용합니다. 엘리먼트 편집 구멍에서 (Ctrl-H)을 사용하면 위치 만 수정할 수 있습니다.

  • 표준 구멍은 GO2cam의 여러 기능에서도 직접 액세스할 수 있습니다.

구멍으로 변환

솔리드 구멍 인식

반경 방향 구멍

축 방향 구멍

슬로프에 구멍

표준 구멍 생성

표준 구멍 생성은 3단계로 설명됩니다.

1. 표준 구멍 정의

2. 선택 사항: 즐겨찾기 생성 및 오퍼레이션 리스트 사용자 지정

3. 디자인에서 구멍 위치 지정

1. 표준 구멍 정의

대화 상자는 3개의 탭으로 나뉩니다.

  • 구멍 모델: 토폴로지 및 크기 정의

a. 대화 상자 영역에서 구멍 유형을 선택합니다.

블라인드 스무딩 구멍

STD Holes Dialog window.png

블라인드 탭핑 구멍

관통 카운터 보링 구멍

관통 스무딩 구멍

관통 탭핑 구멍

플랫 바텀 스무드 구멍

b. 다음을 정의할지 여부 모따기 구멍 상단에.

모따기를 정의하려면 모따기 직경 확인란을 활성화하고 직경 값을 삽입합니다.

Chamfer diameter.PNG

c. 구멍이 표준화된 경우 표준 필드(예: M6)를 채웁니다.

M10과 같은 표준화된 구멍을 정의해야 하는 경우 대부분의 모델에서 다양한 모델이 있는 표준 필드의 드롭다운 목록에 액세스할 수 있습니다. 필요한 것을 선택하면 파라미터가 자동으로 업데이트됩니다.

Standardized Models.png

d. 보완 파라미터 설정

보완 파라미터는 파라미터 섹션에서 사용할 수 있습니다(이름은 선택한 구멍 유형에 따라 다릅니다).

탭핑 피치 및 카운터 보링 오퍼레이션의 직경 및 깊이와 같이 정의된 구멍 유형과 관련된 파라미터는 여기에서 액세스할 수 있습니다.

표준화된 구멍의 경우 값은 자동으로 채워지고 GO2cam 표준 파일에서 가져옵니다. Standard.csv 탭핑 및 카운터 보링 구멍의 경우 및 Tol.csv 리밍된 구멍의 경우.

Parameters 1.png

csv 형식으로 자체 표준 파일을 정의하고 GO2cam\Holenor 디렉토리에 저장할 수 있습니다. 그런 다음 도구/옵션/구멍 에서 선언합니다. 구문을 준수하기 위해 기본 파일을 기반으로 파일을 만드는 것이 좋습니다.

  • 일반 탭: 구멍 방향

이 페이지는 다음을 가능하게 합니다. 정상 방향 정의 구멍의.

X, Y 및 Z 축에서 벡터 방향을 지정할 수 있습니다. 기본적으로 위치는 X0 Y0 Z1이며 참조 평면의 Z 방향으로 배치됩니다.

피펫을 사용하면 솔리드 면을 선택하여 방향을 자동으로 복구할 수 있습니다.

Normal Direction of holes.png

  • Operation List

A 운용 리스트 에 자동으로 연결됩니다. Standard holes 구멍의 형식 및 특징과 관련하여.

이 목록은 수정할 수 없으므로 회색으로 표시됩니다. 해당 단계에서만 정보입니다.

Note :

  • 이러한 기본 작업은 디렉토리에 저장된 csv 파일에 정의되어 있습니다. GO2cam/Holeope

  • 에서 자체 작업 파일을 정의할 수 있습니다. csv 형식으로 자체 표준 파일을 정의하고 GO2cam\Holeope 디렉토리에 저장할 수 있습니다. 그런 다음 도구/옵션/구멍 .

List of Operations icon in Window.png

아래 섹션에서 몇 가지 예를 찾을 수 있습니다. Standard Holes Examples

2. 선택적 작업:

이 2가지 옵션은 HMF 패키지에서만 사용할 수 있습니다!

a. Favorites

b. 작업 목록 사용자 정의

이 명령은 목록에서 작업을 조정하고 해당 파라미터를 수정하는 수단을 제공합니다.

방법을 알아보려면 여기를 클릭하십시오. manage and modify the List of Operations

3. 구멍 위치 결정


a. 필요한 경우 구멍 상단에 해당하는 고도(Z 값)를 입력합니다.

b. 구멍의 위치를 정의합니다. 점을 클릭하거나 대화 상자 영역에 좌표를 입력합니다.

Machining : 로 이동 Milling , Hole 메뉴에서 Automatic 을 선택하고 다음 단계를 따르십시오.

Standard Holes Examples

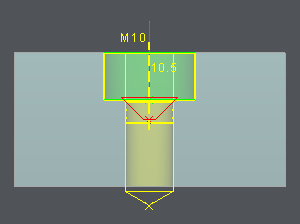

1. M10 스크류용 카운터 보어 홀

Choose Through counter bored 구멍

Chamfering 확인란을 선택합니다.

Choose M10 표준 필드에서: 직경 필드는 drilling diameter 용입니다. 자동으로 채워집니다(10.5mm). 깊이는 중요하지 않으며, 카운터 보어 홀은 항상 재료를 통과합니다.

파라미터 대화 상자를 클릭합니다. 카운터 보링 diameter (20.4mm) 및 height (10.5mm)가 자동으로 정의되므로 chamfer diameter (11.55mm)도 자동으로 정의됩니다.

원하는 경우 이러한 값을 수정할 수 있습니다.

이제 화면에서 구멍을 클릭하여 배치하기만 하면 됩니다.

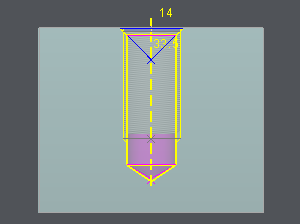

2. 블라인드 탭 홀 M14

Choose Blind tapped 구멍

Chamfering 확인란을 선택합니다.

Choose M14 표준 필드에서: 직경 필드는 tapping diameter ; 자동으로 채워집니다(14mm). tapping depth 에 대한 값을 입력합니다. (예: 27mm)

파라미터 대화 상자에서 Tapping pitch (2.0), drilling diameter (12mm) 및 chamfer diameter (15.40mm)가 자동으로 정의됩니다. 마지막으로 the drilling depth 는 사용자가 정의해야 합니다. 태핑 깊이에 따라 올바르지 않으면 대화 상자 하단에 오류 메시지가 표시됩니다.

원하는 경우 이러한 값을 수정할 수 있습니다.

이제 화면에서 구멍을 배치할 위치를 클릭하기만 하면 됩니다.
