사이클: Roughing, 밸런스 황삭

정의

이 명령은 각 패스에서 공구 후퇴를 관리합니다.

풀다운 메뉴는 다음을 제안합니다.

  • 프로파일: 공구가 각 패스에서 측면으로 이동합니다(작업 이송 속도).

  • 복귀: 공구가 각 패스에서 45°로 후퇴합니다(급속). PART Toolpath에서는 불가능합니다.

  • 혼합: 프로파일 및 직접 옵션은 사용된 공구에 따라 결합됩니다. 고려되는 각도는 공구의 커팅 엣지(kappa 각도) + 사이클 옵션에 정의된 전면 각도 클리어런스입니다. 목표는 인서트 엣지를 보호하는 것입니다.

  • 프로파일 및 복귀: 공구가 각 패스에서 측면으로 이동하고 45도에서 후퇴합니다. PART Toolpath에서는 불가능합니다.

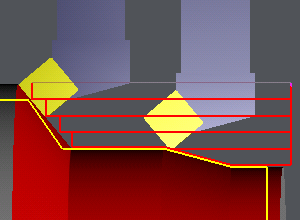

이 예에서 공구 각도는 50°이고 전면 각도 클리어런스는 2°입니다.

혼합은 선택된 옵션입니다. 첫 번째 슬로프를 수행할 수 있고, 각도가 55°인 두 번째 슬로프는 공구로 따를 수 없으며, 직접 후퇴가 수행됩니다.
