사이클: 직접 그루빙, Z 레벨, 지그재그, W 타입, O ring type, 센터링, 드릴링, 드릴링 리밍, 태핑, 다이 스레딩, 파팅, 페킹, 챔퍼링, 너링

정의

여러 파라미터에 따라 공구 경로 중 드웰을 프로그래밍하는 기능:

  • 드웰 깊이

  • 드웰 단위

  • 드웰

  • 최종 드웰

설정

  • 먼저 드웰의 단위 을 선택하십시오. 이는 초 단위로 표현될 수 있습니다 또는 회전

  • 에서. 그런 다음 2개의 드웰 사이의 거리인 드웰 깊이 을 정의할 수 있습니다.

  • 드웰 값은 초 또는 회전 단위입니까? 코드는 종종 문자(예: Fanuc의 경우 X 또는 U, Num의 경우 F)가 포함된 G04입니다.

  • 최종 드웰 마지막 패스에서 더 나은 마무리를 위해 끝 부분에 다른 값을 정의할 수 있습니다.

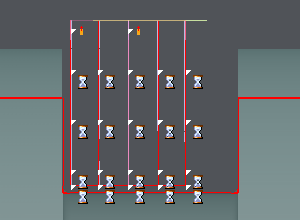

정의된 드웰은 화면에 표시됩니다. 모래시계 아래 그림과 같이 표시된 심볼.

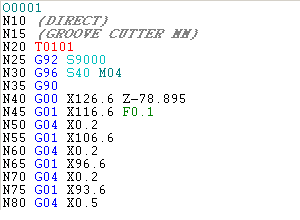

이 예에서:

  • 체류 깊이 = 5mm (직경, x = 126.6, x = 116.6, x = 96.6에서)

  • 체류 단위는 초입니다

  • 체류 = 0.2초

  • 최종 드웰 = 0.5초

Special case for Direct, Z Level and Wtype Grooving operations.

전략에 정의된 드웰은 이 3가지 작업의 모든 공구 경로에 적용되지 않습니다. 어떤 면에서, 우리는 황삭 패스가 2개의 경로로 분해되었다고 생각할 수 있습니다.

  • ‘황삭’ 패스: 수직 플런지가 공구에 의해 수행되며, 여기서 드웰을 적용할 수 있습니다.

  • ‘예정삭’ 패스: 공구는 각 황삭 플런지 후 프로파일에 하나의 경로를 생성합니다. 이 패스는 매개변수 ‘ 프로파일 가공 ’.
