표준에는 사용 가능한 모든 옵션을 관리하는 세 개의 구성 페이지가 있습니다. 첫 번째 페이지 "CNC 컨트롤러"는 CNC 옵션에 관한 것입니다. 두 번째 페이지 "밀링"을 통해 밀링, 공구, 절삭유 및 원점에 대한 출력을 조정할 수 있습니다. 세 번째 페이지 "밀링"은 5축 매개변수에 관한 것입니다. |
|
CNC 컨트롤러 페이지
CNC 생성
|
옵션 |
결과 |
|
|
8055까지 |
일부 출력은 Fagor 8050 및 8055의 프로그래밍을 준수하기 위해 수행됩니다. |
|
|
8055 이후 |
일부 출력은 Fagor 8060 이후의 프로그래밍을 준수하기 위해 수행됩니다. |
예를 들어, 프로그램 시작, 캔 사이클 및 기울어진 작업 평면의 출력은 동일하지 않습니다.
공구 오프셋
“D..” 옵션의 경우 공구 오프셋은 사이클의 기술 페이지에서 읽습니다.
|
옵션 |
결과 |
|
|
D1 |
….T01 D0 1 … …T10 D0 1 … |
|
|
D.. |
…T01 D0 1 … …T10 D 10 … |
밀링 페이지
밀링 섹션
CNC 시뮬레이션을 위한 출력 스톡
Fagor 포스트 프로세서에 대한 이 옵션의 출력은 없습니다.
|
옵션 |
결과 |
|
|
아니요 |
%1000 … |
|
|
예 |
%1000 … |
모든 작업에 대한 출력 공구 및 평면
|
옵션 |
결과 |
|
|
아니요 |
;OP 1 WITH TOOL 1 AND PLANE 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;OP 2 WITH TOOL 1 AND PLANE 1 … |
|
|
예 |
;OP 1 WITH TOOL 1 AND PLANE 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;OP 2 WITH TOOL 1 AND PLANE 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. S.. … |
피드에 대한 매개변수 사용
|
옵션 |
결과 |
|
|
아니요 |
T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
|
예 |
P1 = 200 P2 = 160 T01 M06 G0 X.. Y.. G43 H1 Z.. Z-.. FP2 G1 X.. Y.. FP1 … |
공구 옵션 섹션
출력 공구 목록
|
옵션 |
결과 |
|
|
아니요 |
% O1000 … |
|
|
예 |
% O1000 ;공구 목록 시작 ;T01 엔드밀 D10 ;T02 드릴 D08 … ;공구 목록 끝 … |
공구 교환
|
옵션 |
결과 |
|
|
수동 |
… M00 … |
|
|
자동 |
… T01 M06 … |
|
|
자동 + 사전 선택 |
… T01 M06 T02 … |
마지막 공구 후 첫 번째 공구 사전 선택
|
옵션 |
결과 |
|
|
아니요 |
;첫 번째 작업 T01 M06 T02 … ;마지막 작업 T05 M06 … M30 |
|
|
예 |
;첫 번째 작업 T01 M06 T02 … ;마지막 작업 T05 M06 T01 … M30 |
공구 교환 in
|
옵션 |
결과 |
|
|
1 블록 |
… T01 M06 … |
|
|
2 블록 |
… T05 M06 … |
원점 옵션 섹션

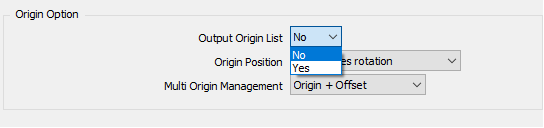

출력 원점 목록
|
옵션 |
결과 |
|
|
아니요 |
% O1000 … |
|
|
예 |
% O1000 ;원점 목록 시작 ;G54 ;G55 ;원점 목록 끝 … |
원점 위치
|
옵션 |
결과 |
|
축 회전 후 |
… G49 X0. Y0. Z0. Q0 R0. S0 G54 |
|
축 회전 전 |
G54 … G49 X0. Y0. Z0. Q0 R0. S0 |
다중 원점 관리
|
옵션 |
결과 |
|
|
원점만 |
% O1000 … G54 … |
|
|
원점 + 오프셋 |
% O1000 … G54 G158 X10 Y20 Z10 … |
MTE 없이 :
옵션이 부품에 정의된 각 원점에 대해 "원점만"으로 설정된 경우, G54, 그런 다음 G55, G56…과 같은 다른 G 코드를 출력합니다. 즉, CNC에서 관리하는 원점 수에 제한됩니다. 더 많은 원점을 사용할 수 있는 경우 두 번째 옵션 "원점 + 오프셋"을 사용해야 합니다.
옵션이 "원점 + 오프셋"으로 설정된 경우 G54만 출력하고 G158로 오프셋합니다.
G158 기능은 CNC 시작 8060세대에만 사용할 수 있습니다.
MTE 사용 :
원점은 다음 구문을 사용하여 원점 이름에 정의할 수 있습니다. "$G54_" 이는 G54가 NC 프로그램에서 사용됨을 의미합니다. 디코딩된 이름이 정의되지 않은 경우 기본 원점 G54를 출력합니다.
"원점 + 오프셋"을 사용하는 경우 모든 작업에 대해 하나의 원점만 사용해야 합니다. 모든 오프셋은 참조 평면 원점 또는 단일 원점에서 계산되기 때문입니다.
_밑줄 뒤에 모든 텍스트를 추가하여 오프셋을 인식할 수 있습니다. "$G54_Up", "$G54_Right", …
5축 머신 사용 :
원점 오프셋은 기울어진 평면 기능 G49 또는 출력되도록 설정된 경우 #CS로 출력됩니다. 즉, G158은 출력되지 않습니다.
절삭유 옵션 섹션
절삭유 활성화 위치
|
옵션 |
결과 |
|
|
스핀들 사용 |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
|
평면 이동 사용 |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
|
플런지 이동 사용 |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
밀링 5X 페이지
밀링 5X 매개변수
3+2축에 기울어진 작업 평면 사용
기울어진 작업 평면은 기본적으로 오일러 각도로 출력됩니다. Fagor CNC의 경우 오일러 각도는 Z, Y, Z 순으로 회전하기 위해 수행됩니다.
|
옵션 |
8055까지의 결과 |
8055 이후의 결과 |
|
|
아니요 |
… T01 M06 C180 A-90 … |
||
|
예 |
… T01 M06 G49 X.. Y.. Z.. Q-90 R180 S0 … |
… T01 M06 #CS NEW[1][MODE 2,-90,180,0] #TOOL ORI … |
|
회전 축
|
|||
|
옵션 |
결과 |
옵션 |
결과 |
|
잠금 1 st 회전 축 |
잠금 2 nd 회전 축 |
||
|
비어 있음 |
… C180 … |
비어 있음 |
… B-90 … |
|
"M10" |
… C180 M10 … |
"M12" |
… B-90 M12 … |
|
잠금 해제 1 st 회전 축 |
잠금 해제 2 nd 회전 축 |
||
|
비어 있음 |
… C180 … |
비어 있음 |
… B-90 … |
|
"M11" |
… M11 C180 … |
"M13" |
… M13 B-90 … |
평면 변경을 위한 고정 블록(MTE 없이 사용)
|
|
평면 변경을 위한 활성 고정 블록
이 옵션은 머신 구성에 정의된 키네마틱이 없는 경우에만 사용됩니다.
|
옵션 |
결과 |
|
체크 |
정의된 고정 블록은 평면이 변경되면 출력됩니다. |
|
체크 해제 |
평면이 변경되면 블록이 출력되지 않습니다. |
첫 번째 및 두 번째 블록
|
옵션 |
결과 |
|
비어 있음 |
… … |
|
"G0 Z100" |
… G00 Z100 … |
시작 페이지
|
머신 키네마틱 정의 사용 |
머신 키네마틱 정의 없이 |
|
|
NC 파일 이름
여기에서 생성된 NC 파일의 이름을 정의합니다. 확장자는 MCF 구성에서 정의해야 합니다.
프로그램 번호
빈 텍스트가 정의된 경우 프로그램 이름이 1로 설정됩니다.
|
옵션 |
8055까지의 결과 |
8055 이후의 결과 |
|
비어 있음 |
% 1 , MX, … |
% 1 … |
|
"PROG1" |
% PROG1 , MX, … |
% PROG1 … |
원점 번호
이 매개변수는 머신 파일에 키네마틱이 정의되지 않은 경우에만 사용됩니다. 매개변수는 NC 프로그램에서 사용되는 첫 번째 원점을 정의합니다.
다중 원점을 처리하는 매개변수가 "원점만"으로 설정된 경우 평면이 변경될 때 원점 번호가 증가합니다.
|
옵션 |
8055까지의 결과 |
|
54 |
%1, MX, T01 M06 G54 … |
|
55 |
%1, MX, T01 M06 G55 … |
주석 출력
|
옵션 |
결과 |
|
아니요 |
… T01 M06 … |
|
예 |
… ;페이싱 ;엔드밀 D12 T01 M06 … |
블록 번호
|
옵션 |
결과 |
|
사용 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M6 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
사용 안 함 |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
공구 교환만 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
프로그램 끝 코드
|
옵션 |
결과 |
|
M30 |
… M30 % |
|
M02 |
… M02 % |
