소개

PMI는 특히 디지털 검사에서 매우 중요합니다. 3D CAD 파일에 포함된 모든 비 기하학적 데이터로 정의됩니다. PMI는 일반적으로 표면 프로파일 및 공차와 같은 데이터를 포함합니다. 장점은 엔지니어링 데이터를 전달하기 위해 2D 도면에 의존하는 대신 원래 CAD 파일에 포함될 수 있다는 것입니다. PMI는 선택적 모듈입니다.

PMI가 있는 CAD 형식

다음은 PMI를 포함하는 CAD 형식 목록입니다.

  • *.CATPART (CatiaV5)

  • *.PRT (NX)

  • *.PRT (Creo)

  • *.SLDPRT (SolidWorks)

  • *.JT

  • *.STEP (AP242만 해당)

Inventor 및 SolidEdge도 PMI를 관리할 수 있지만 GO2cam은 기본 파일 형식으로 읽을 수 없습니다. 읽으려면 STEP AP242로 내보내야 합니다.

GO2cam의 프로세스

가져온 솔리드 파일(모든 형식)에서 PMI 기능을 사용하려면 다음을 수행할 수 있습니다.

  • PMI 전용 작업 평면 자동 생성.

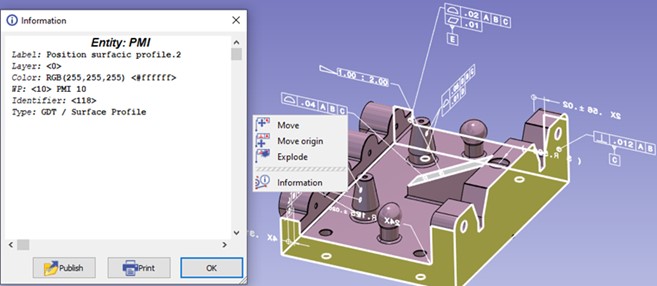

  • 마우스 오른쪽 버튼 클릭 치수에 대한 정보를 얻으려면.

- 선택한 면은 강조 표시됨

- 다른 두 개도 참조 면 표시됩니다.

두 솔리드 면 사이의 측정을 실행하여 값을 수정하는 PMI의 새로운 기능. 이것은 거리 및 직경의 주석에만 적용됩니다.

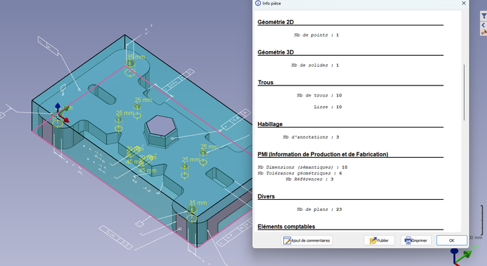

'부품 정보'에 추가된 PMI 유형

유형별 PMI 수의 세부 정보가 제공됩니다::

Nb 치수(의미론)
Nb 치수(그래픽)
Nb 기하 공차
Nb 참조

치수 편집은 치수(의미론)에서만 작동합니다.

Types of PMI.png

Note: PMI can also be managed in the Control command: 여기를 클릭하십시오 for more info.
