이 명령을 사용하면 요소를 측정하고 수정하고 언제든지 모든 유형의 요소에 대한 정보를 얻을 수 있습니다.

사용 가능한 네 가지 모드:

	수동 측정
	솔리드 측정
	프로파일 측정
	PMI 분석

이러한 모드는 상황에 따라 다릅니다. 파트에 솔리드가 없으면 동적 측정은 명령에 나타나지 않습니다. 그러나 하나 이상의 솔리드가 있는 경우 동적 측정은 명령의 기본 모드입니다.

수동 측정

수동 측정은 두 가지 유형의 정보 :

두 요소 간의 측정
요소의 특성에 대한 정보

두 요소 간 측정

다음에서 수행할 수 있습니다. 와이어프레임 형상, 솔리드 코너, 가공 소재, 공구 경로 .

대화 영역에서 수행된 선택에 따라 여러 측정이 화면과 정보 창에 표시됩니다.

두 요소 간의 직접 거리(D)
X, Y 및 Z 축의 거리
현재 평면에 표현된 위치 각도

DXF 파일에서 가져온 2D 형상 측정:

솔리드에서 솔리드 측정으로 찾을 수 없는 값을 얻을 수 있습니다. 여기서는 노란색 면을 기준으로 구멍 중심의 위치가 X축에서 76mm입니다. 이렇게 하려면 구멍 중심을 클릭한 다음 솔리드 코너를 클릭합니다.

요소의 특성에 대한 정보

이렇게 하려면 화면에서 요소를 클릭한 후 대화 영역에서 '요소 특성' 버튼을 클릭합니다. 얻은 정보는 선택한 요소 유형에 따라 다릅니다. 예를 들어 선형 형상 요소(세그먼트, 선)의 경우 GO2cam은 XY 평면의 위치 각도와 세그먼트의 길이를 표시합니다.

다음에서 이러한 값을 표시할 수 있습니다. 데카르트 모드 또는 극좌표 모드 : 배경 화면에서 마우스 오른쪽 버튼을 클릭하여 팝업 메뉴를 표시한 다음 극좌표 측정을 선택합니다.

솔리드 측정

동적 측정에는 세 가지 목적이 있습니다.

솔리드 면에서 거리와 각도 측정
측정된 값 수정(솔리드 토폴로지에 따라)
측정된 값에 공차 부여

솔리드 면에서 거리와 각도 측정

이 작업은 솔리드 및 가공 소재에 적용됩니다. 이를 통해 면을 클릭하고 다양한 측정 모드에 액세스할 수 있습니다.

심볼도 선택할 수 있습니다. 따라서, 예를 들어 소재 또는 부품과 바이스 또는 클램프 사이의 거리를 측정할 수 있습니다!

에 대한 솔리드에서 측정 모드, 옵션 목록이 이제 자체 설명 다이어그램과 작업에 필요한 클릭 수를 포함하는 콤보 상자에 표시됩니다.

다음은 몇 가지 예입니다:

거리 면/가장 먼 곳 클릭한 면과 가장 먼 면 사이의 거리를 알 수 있으며,
거리 면/가장 가까운 곳 예를 들어 벽의 두께를 계산할 수 있으며,
거리 캐비티 한쪽에서 반대쪽까지 포켓의 너비를 계산하며,
다른 모드는 2개의 면 사이의 계산을 가능하게 합니다.

컨트롤 명령을 선택한 후 배경을 마우스 오른쪽 버튼으로 클릭하여 옵션에 액세스할 수도 있습니다.

표시: 보라색 화살표 선택한 면을 나타내기 위해 표시됩니다. 소재가 선택되면 화살표가 회색으로 나타납니다. 그런 다음 솔리드 부품과 소재 사이에서 측정을 수행하여 제거할 재료의 양을 결정할 수 있습니다.

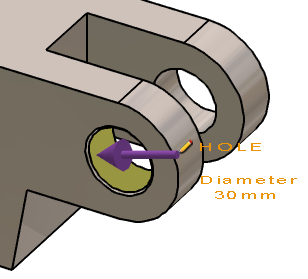

위상 정보

이 모드는 실제로 측정이 아니지만 솔리드 면에 대한 정보.

커서를 면에 대면 유형(평면, 실린더), 방향(수직, 수평, 테이퍼…) 및 때로는 값(반경, 각도…)을 표시합니다.

이 명령은 형상 또는 도구를 선택할 때 디자인 환경과 가공 메뉴 모두에서 사용할 수 있습니다. 제공된 정보는 예를 들어 적절한 도구를 선택하는 데 도움이 될 수 있습니다.

위상 정보 테이블:

면 유형	표시된 정보
평면	수직, 수평, 테이퍼, 언더컷
실린더/면	반경
구멍	반경 + 원뿔형인 경우 각도
원추	각도, 최대 반경 및 최소 반경
원환	반경
B스플라인 / 아이소 서페이스	최소 곡률 반경

사용

측정 모드를 선택하고 면을 클릭하면 값이 화면에 표시됩니다. '연필' 심볼이 나타나면 클릭하여 Rapid Edit 메뉴를 입력하면 값을 수정할 수 있습니다.

클레비스의 두 암 사이의 측정값은 40mm입니다.

사용된 측정 모드는 '캐비티 거리'로 한 번 클릭하지만 '면 사이의 거리'일 수도 있습니다.

치수를 클릭하면 수정을 위해 RapidEdit 상자가 열립니다.

Then enter 32 mm. The button on the right shows a single arrow. It means that the modification is applied in one direction, according to the face clicked.

(또는 '면 사이 측정'의 경우 처음 클릭한 면).

버튼을 클릭하면 이중 화살표가 표시되고 수정이 대칭적으로 적용됩니다.

값을 수정하기 위해 제어 명령을 사용하는 방법을 보여주는 비디오를 시청하십시오:

Use of Control command to modify solid geometry-20240814-104149.png

Feature

이러한 옵션은 상황에 따라 다르며 측정 모드 및 선택한 요소에 따라 나타납니다:
한쪽/양쪽: 위에서 설명한 대로 한 방향 또는 대칭으로 수정을 적용합니다.
유사 면 선택: 이 옵션을 사용하면 현재 요소의 작업을 모든 동일한 요소에 반복할 수 있습니다! 구멍이나 홈이 수정되거나 터닝에서 공차가 할당된 경우 이 명령을 사용하여 동일한 변경 사항을 모든 유사한 지오메트리에 적용할 수 있습니다.
체인 필렛: 이 옵션은 필렛의 반경을 수정하고 모든 접선 필렛에 적용할 수 있는 가능성을 제공합니다.
요소: '위상 정보' 모드를 사용하는 동안 일부 요소는 지오메트리가 아닌 유형, 즉 터닝의 구멍 및 키시트로 직접 인식됩니다.

토러런스

동일한 프로세스를 사용하여 일부 값에 공차를 적용할 수 있습니다. 6g6의 예를 들어 보겠습니다.

공차 g6 가 입력되면 평균값이 적용됩니다: 5.992 .
If g6- is entered, the 하부 가이드 높이 is applied: 5.988 .
If g6+ is entered, the 상부 가이드 높이 is applied: 5.996 .
공차 간격도 지정할 수 있습니다. 예를 들어, 6IT(-0.15, +0.05) (No translation needed) 5.95 .
