프레젠테이션

자동 최적화 가공 길이 (Lt) 및 유효 길이 솔리드 파트 크기에 따른 공구

이 기능은 솔리드 파트가 있을 경우에만 실행됩니다.

(blue star) 페이지 하단에서 비디오를 시청할 수 있습니다. 여기를 클릭하십시오

알림 및 사용 제약 사항

알림:

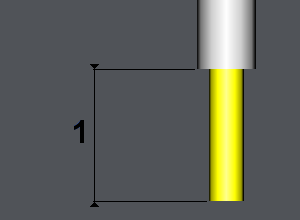

  • 가공 길이 [ 1 는 공구 페이지에서 정의된 값입니다. GO2cam은 가공 길이 값에 따라 공구와 가공할 부품 간의 충돌을 관리합니다.

  • 유효 길이 [ 2 ]는 공구 페이지에도 정의되어 있습니다. 공구 홀더에 장착된 공구의 위치입니다.

제약 조건: 기능이 실행되는 경우:

  • 공구 홀더가 정의되어 있고,

  • 공구 샹크 직경이 공구 직경보다 큰 경우(이 경우 샹크가 홀더를 대체함)

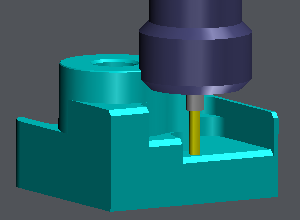

오른쪽 예시는 포켓 가공을 보여줍니다.

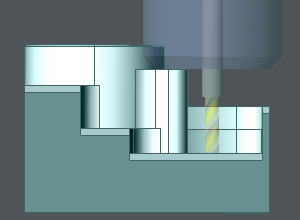

공구 절삭 길이가 포켓 전체를 가공하기에 충분하지 않습니다.

유효 길이 또한 충분하지 않아 홀더와 부품이 충돌합니다.

최적 설정 기능을 활성화하려면

가공 트리에서 선택한 사이클을 마우스 오른쪽 버튼으로 클릭합니다. 선택 툴패스 Techno , 그런 다음 최적 설정 .

다음 대화 영역이 나타납니다.

  • 왼쪽에는 사이클에 사용된 공구의 이름이 정보로 표시됩니다

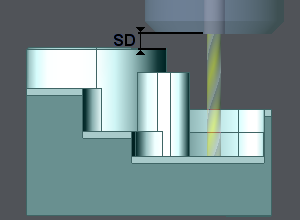

  • 안전 거리: 부품 크기에 추가할 값입니다. 원하는 값을 입력할 수 있습니다.

  • 유효 길이:

    • 첫 번째 필드는 공구 페이지에서 가져온 현재 값입니다. 정보로 제공됩니다.

    • 두 번째 값은 GO2cam에서 계산됩니다: 부품 크기 + 안전 거리 .

  • 빨간 십자가 : to cancel the function

  • 녹색 체크 표시 : to validate and apply the value calculated by GO2cam.

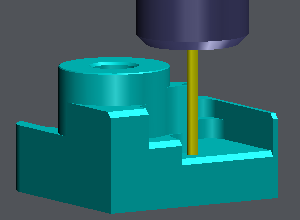

최적 공구 기능을 확인하면 계산된 값이 자동으로 적용됨 공구 페이지에 표시됩니다.

즉시 수정 사항을 시뮬레이션하고 확인할 수 있습니다.

(blue star) 공구의 안전 거리를 고려하여 최적 공구 기능을 사용하는 두 가지 방법에 대한 비디오를 시청할 수 있습니다.

Optimum Tool.png
