NC Control은 필요한 모든 창과 명령을 한눈에 보여주는 단일 메뉴로 구성됩니다.

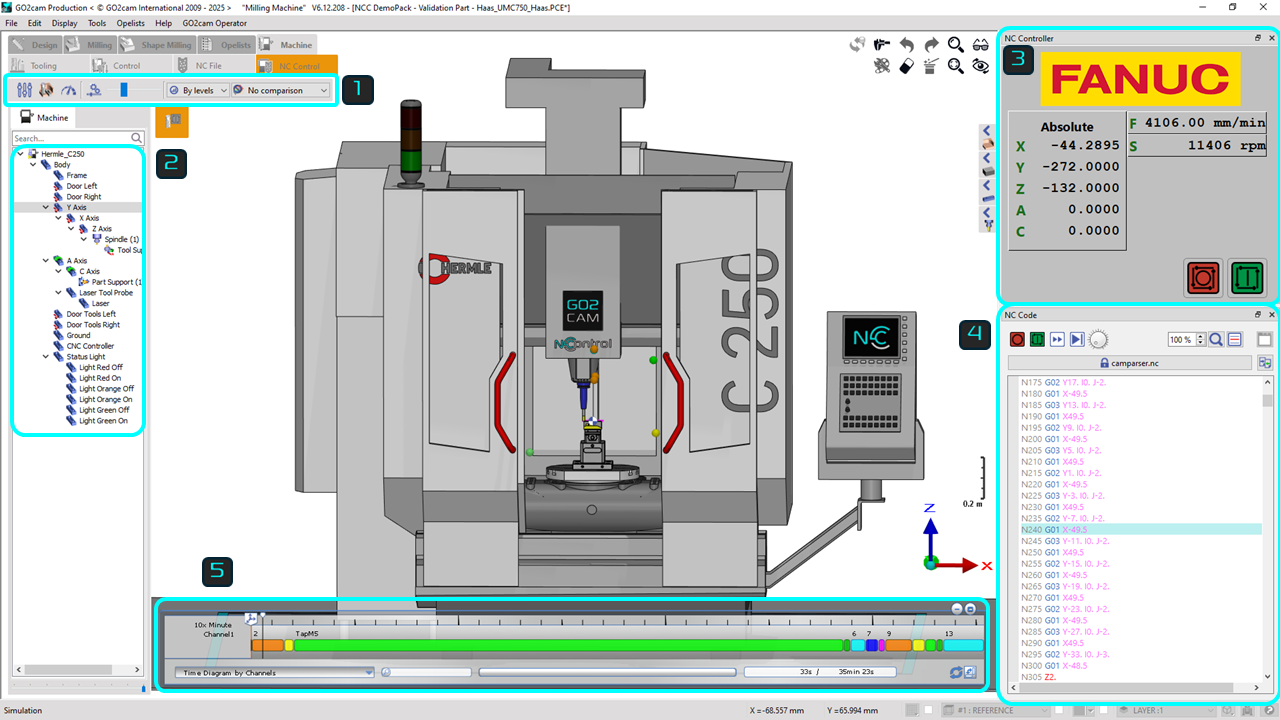

사용자 인터페이스에 대해 설명하겠습니다.


NCc 툴바: 시뮬레이션 영상 및 속도 제어


NCc 키네매틱스 트리: 모든 기계 구성 요소를 표시합니다. 이 트리를 사용하여 구성 요소를 숨기거나 숨기기 해제할 수 있으며, 구성 요소를 투명하게 만들어 시뮬레이션의 시각적 선명도를 향상시킬 수도 있습니다.


NCc 컨트롤러 : 절대 위치 지정과 함께 로드된 컨트롤러의 형식과 이송 속도 및 스핀들 속도를 표시합니다.

User interface.png

NCc 코드 : G-코드를 검증하기 위해 설계된 도구이며 편집을 위한 캠파서가 포함되어 있습니다. 여기에는 검색 기능, 시작/중지, 다음 사이클 버튼이 내장되어 있으며 시뮬레이션 속도를 제어할 수도 있습니다.

NC 코드 조작을 활성화하려면 캠파서의 잠금을 해제해야 합니다.

Ncc Code editor.png


NCc Gantt 차트: 시뮬레이션 진행 상황에 대한 명확한 개요를 제공합니다.

NC 파일에서 사용할 수 있는 유일한 데이터인 도구만을 기반으로 합니다.
