사이클: 거친 가공, TurnyuGO, //거친 가공, 균형 거친 가공, 정삭, 동시에 B 정삭, 균형 정삭, 폼 정삭, 직접 홈 가공, Z 레벨 홈 가공, 지그재그 홈 가공, W 타입 홈 가공, O 링 타입 홈 가공, 정삭 홈
정의
이러한 기능은 공구 경로에 특정 과길이를 정의할 수 있습니다
리드인 과길이 ( A )
프로파일의 첫 번째 요소를 연장(양수)하거나 단축(음수)합니다.
첫 번째 프로파일 요소가 선분이면 과길이는 선형이고, 호이면 원형입니다.
리드아웃 과길이
프로파일의 마지막 요소를 연장(양수)하거나 단축(음수)합니다.
마지막 프로파일 요소가 선분이면 과길이는 선형이고, 호이면 원형입니다.
리드인 선형 과길이 ( B )
항상 선형이고 첫 번째 프로파일 요소에 접하는 시작 거리입니다.
리드아웃 선형 과길이
항상 선형이고 마지막 프로파일 요소에 접하는 끝 거리입니다.
과길이를 추가할 수 있습니다(4번째 예). 리드인 또는 리드아웃 과길이는 선형 과길이의 시작 또는 끝에 우선 순위를 갖습니다.
다음 예는 리드인 및 선형 리드인 과길이를 다룹니다.
리드아웃 과길이에 대해서도 원칙은 동일합니다.
과길이 없이 과길이 없이
|
A : 리드인 과길이 원형 요소에 |

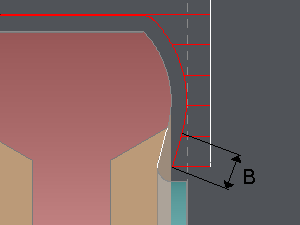

B : 리드인 선형 겹침량 (원형 요소에 접선) |
|
|

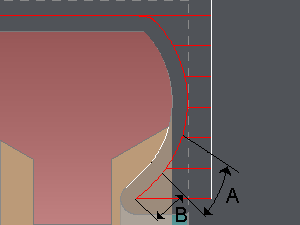

사용하여 A : 리드인 연장 및 B : 리드인 선형 겹침량 (공구가 가능한 경우).
모든 것을 위한 예시 그루빙 사이클.
리드인 선형 과길이 (A)
이는 항상 선형이며 첫 번째 프로파일 요소에 접하고 소재에 의해 제한되는 시작 거리입니다.
리드아웃 선형 겹침량 (B)
이는 항상 선형이며 마지막 프로파일 요소에 접하고 소재에 의해 제한되는 끝 거리입니다.
