정의

이 명령어를 사용하면 리드인 및 리드아웃 거리뿐만 아니라 막힌 나사의 길이와 끝 모따기 거리를 정의할 수 있습니다.

리드인 거리 (A)

리드인 과길이. 일반적으로 이 값은 피치에 3을 곱한 값입니다.

리드아웃 거리 (B)

리드아웃 과길이. 양수 또는 음수일 수 있습니다. 일반적으로 이 값은 피치에 3을 곱한 값입니다.

나사 길이 (C)

• 이 매개변수가 0이면 나사 공구경로는 프로파일의 마지막 요소 전체에서 수행됩니다.

• 이 매개변수가 0이 아니면 나사 공구경로는 이 값으로 수행됩니다. 길이는 항상 Z축에 주어집니다(원추형 나사의 경우에도 마찬가지).

끝 모따기 거리 (D)

막힌 나사의 끝 모따기 거리입니다.

다음 두 가지 예는 다양한 매개변수의 사용법을 보여줍니다.

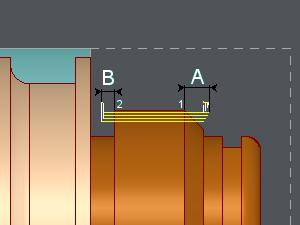

리드아웃 거리는 (B) 선택한 프로파일을 따라 전체적으로 수행되는 나사 가공의 경우에 사용됩니다 ( 1 ~ 2 ).

나사 길이 (C) 및 끝 모따기 거리 (D) 는 막힌 나사(프로파일이 1 ~ 2 ).
