3축 밀링에서, 어떻게 피하기 공구를 구멍이나 캐비티에 플런지할까요? ? |
||
|
주로 2가지 유형의 캐비티(구멍 또는 포켓)에 유용한 2가지 방법을 고려할 수 있습니다. |
||
|
구멍 인식 또는 솔리드 분석 인식된 구멍에 자동으로 정지면을 생성하려면 이러한 명령 중 하나를 사용할 수 있습니다. 설계>솔리드>피처에 있는 명령 |
|
|
정지면 이 방법은 구멍이나 캐비티를 하나씩 막아야 하므로 수동입니다. 하지만 이 방법은 덮어야 하는 모든 형상에 적용됩니다. 설계>솔리드>면에 있는 명령 |
|
|
정삭 사이클(또는 Z 레벨 )이 선택된 바닥 고도 까지 작동하지 않습니다! 이유는 무엇이며 어떻게 해결할 수 있습니까? |
|
|

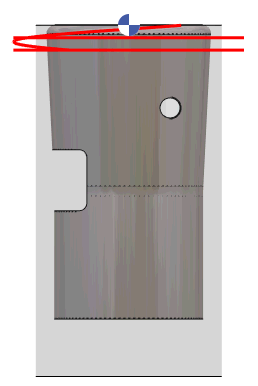

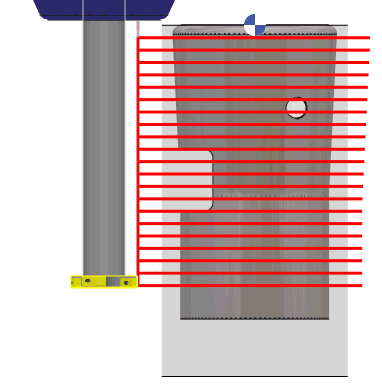

가공 중인 공작물에 언더컷 각도 가 있으며, 이것이 가공이 바닥 고도까지 가지 않는 이유입니다. 같은 상황에서 황삭/재작업 작업은 아래로 내려갈 것입니다. 하지만 정삭 및 Z 레벨 사이클은 공작물을 마무리하는 데 사용됩니다. 알고리즘이 최적화되어 있고, 툴패스가 공작물에 더 가까이 머물러 에어 커팅을 방지합니다. 물론 언더컷 영역을 가공할 수 있는 옵션이 하나 있습니다. 이를 켜면 오른쪽에 있는 결과를 얻을 수 있습니다. |
|
|
결론적으로, 부품에 언더컷 형상이 있는 경우 정삭 및 Z 레벨 작업은 '실린더'로 가공할 수 없습니다. 황삭/재작업 작업을 사용하거나 언더컷 가공을 '예'로 설정합니다. 공작물 다운로드: 정삭.PCE |
|
