사이클: millyuGO 포켓, 포켓, 포켓 + 윤곽, 페이싱 포켓, 포켓 재작업, millyuGO, PAM |
Z 단계 (Ap)
이는 2개의 패스 사이의 Z 증분입니다. 총 깊이 절삭에 해당합니다. 증분 깊이가 공구의 최대 패스 깊이보다 크면 경고 메시지가 표시됩니다.
값이 0으로 설정 이면 공구경로는 형상의 바닥 에서 수행되는 단일 패스만 있습니다( 바닥 고도 ).
에서). 이 경우 'Z 단계 계산' 영역의 다른 옵션은 유용하지 않습니다.
|
예를 들어, 포켓 사이클을 사용하여 포켓 바닥을 정삭해야 하는 경우 Z 단계를 0으로 :
|
|
|
상단 면 Z0 페이싱 |
2번째 면 가공 Z-15 |
3번째 면 가공 Z-8 |
|
|
|
패스
서브포켓과 포켓의 아일랜드에 따른 패스 관리. 포켓의 여러 고도에 패스를 조정하거나, 증분을 유지한 다음 아일랜드와 포켓 바닥을 재작업하도록 선택할 수 있습니다. 세 번째 옵션을 사용하면 포켓 황삭 후 재작업 패스를 프로그래밍할 수 있습니다.
세 가지 옵션을 사용할 수 있으며, 선택한 옵션에 따라 재작업 매개변수를 사용할 수 있습니다.
|
The 패스 is adjusted : 아일랜드 상단과 포켓 및 서브포켓 바닥의 가공이 가능하도록 패스 증분이 조정됩니다. |
|
|
|
The 패스 is constant : 증분이 유지되며, 아일랜드 및 바닥 재작업 패스를 프로그래밍할 수 있습니다. |
|
There is 잔여 소재 : 포켓이 이전에 황삭되었으므로, 아일랜드 상단과 포켓 바닥만 가공됩니다. |
|

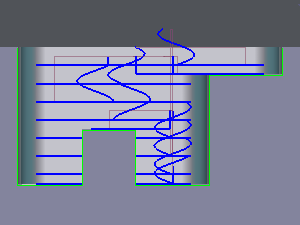

a. The 패스 is adjustedGO2cam은 아일랜드 상단과 포켓 바닥을 가공하기 위해 증분 값을 최적화합니다. 따라서 패스가 일정하지 않고 포켓이 완전히 가공됩니다. GO2cam은 전략에 입력된 증분보다 큰 패스를 절대 프로그래밍하지 않습니다. |
|
b. The 패스 is constant

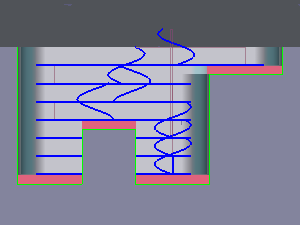

패스 증분은 포켓의 형상에 관계없이 적용됩니다. 만약 섬의 상단과 포켓의 하단이 패스 값에 해당하지 않으면 가공되지 않습니다. 아래 예를 참조하십시오. 빨간색 영역은 가공되지 않습니다.
이 옵션을 선택하면 전략에 Island Reworking 및 Bottom Reworking이라는 2가지 매개변수가 나타납니다. 선택 네 프로그램 측정 a 재작업 패스 특히 서브 포켓 바닥과 아일랜드 상단의 경우
|
특별한 경우 측면이 테이퍼인 경우, 프로그램할 수 있습니다. Crest reworking 패스 Pocketting 후에 수행될 것이며, Upwarding machining 이동 |
|
재작업 없음 |

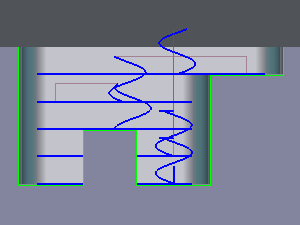

아일랜드 및 바닥 재작업 |
|
|

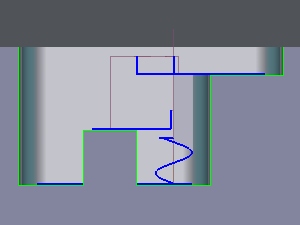

c. 잔여 소재영역을 재작업하기 위해 특정 패스를 프로그래밍하려면 이 옵션을 선택하십시오. 이 재작업 패스에 대해 공구 또는 매개변수를 변경할 수 있다는 장점이 있습니다. Enter the 두께 가공할 소재의 보스 상단 또는 포켓 하단, 또는 둘 다 재작업할지 선택하십시오. 이러한 옵션 중 하나를 선택하지 않으면 사이클에 기계로 가공할 재료가 없어 대기 상태가 됩니다. |
|
밀유GO 전용
Calculation of Z steps(Ap)
The Apa 는 다음에 따라 계산됩니다:
당신은 또한 직접 클릭 the Apa 테이블에서 제공된 값이 전략에 적용됩니다. |
|
|
|
Status is
