이 추가는 선택 사항입니다
1 - Start CASM APP
두 가지 방법을 사용할 수 있습니다.
-
GO2cam을 시작한 다음 APP를 시작합니다
-
APP를 직접 시작하면 GO2cam이 APP에 포함됩니다
V6.10.207 버전부터 설치할 수 있습니다

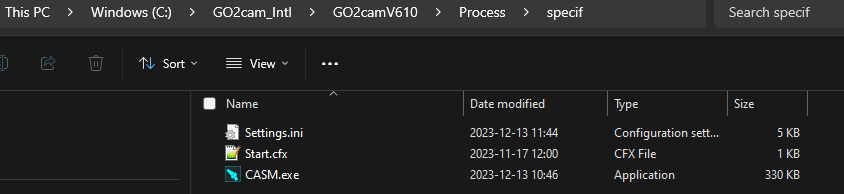

아래 이미지에서 APP(CASM .exe)의 시작 파일을 찾을 수 있습니다
2 - Database for CASM
CASM의 경우 MAC, 키네마틱, PP, 공구, Sym, opelist 파일이 필요합니다.
폴더 필요 - "데모" 전용
MAC
키네마틱
PP
공구
Sym

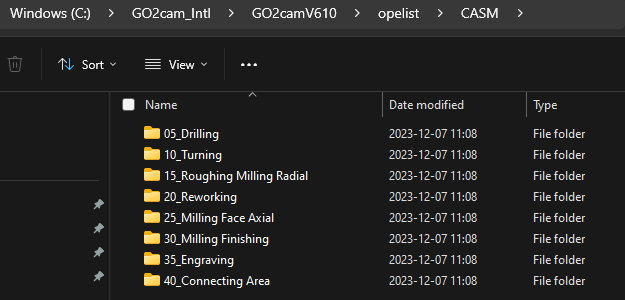

opelist\CASM
각 시퀀스는 opl 파일(템플릿)입니다
3 - Setting CASM
CASM을 사용하기 전에 기본 설정을 완료해야 합니다 파일 > 매개변수
|

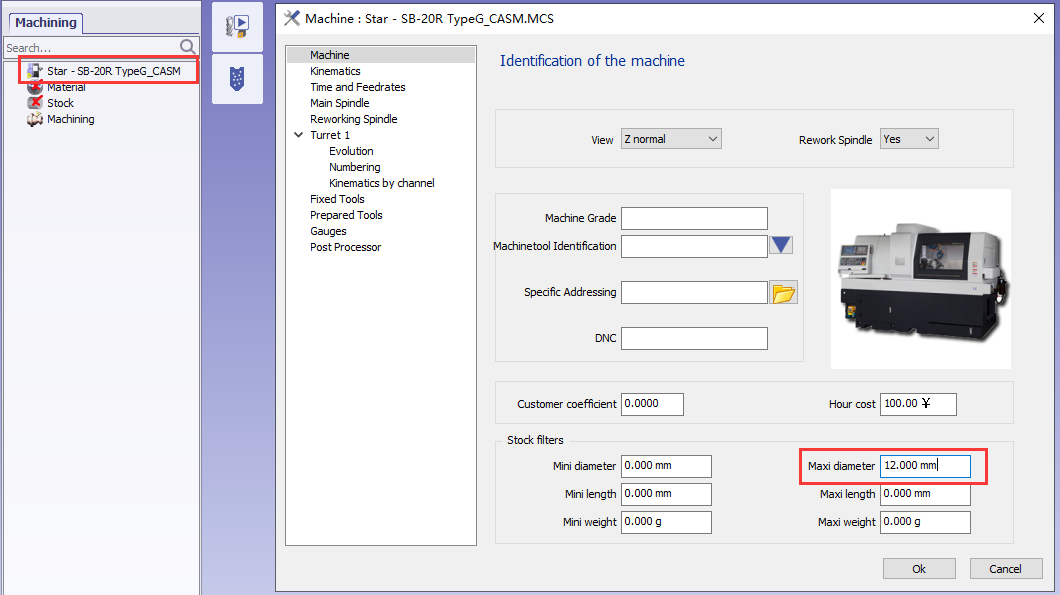

1 - 스톡 직경 설정 머신 파일에 값을 변경한 다음 머신을 저장합니다 |
바 직경 크기
받침대가 직경보다 크면 오류 메시지가 표시됩니다 |
|

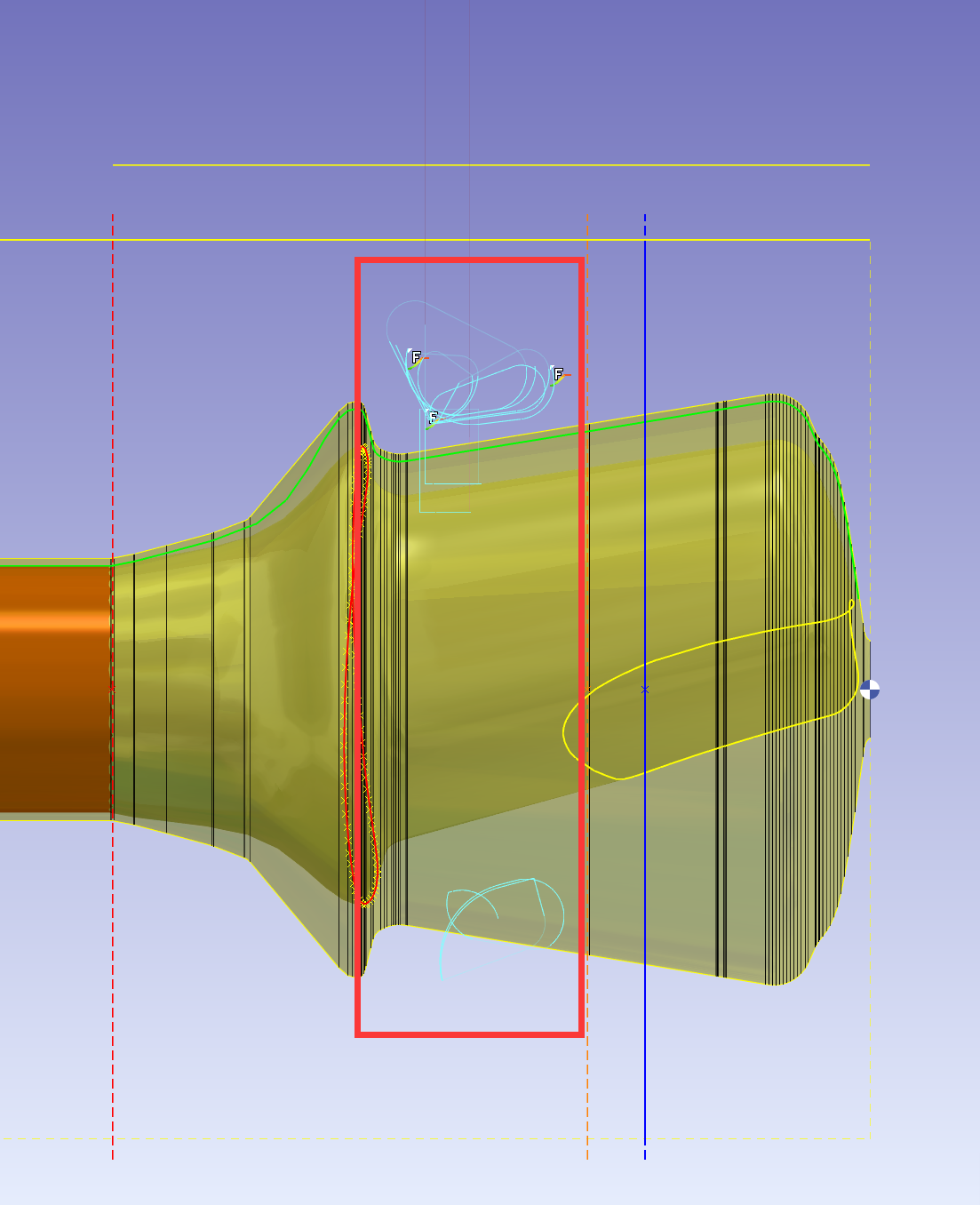

2 - 비상 위치 설정
|
매개변수 페이지에서 "기본 오프셋"을 설정합니다.
사용자는 창에 값을 입력하여 비상 위치를 수정할 수도 있습니다.
|
|

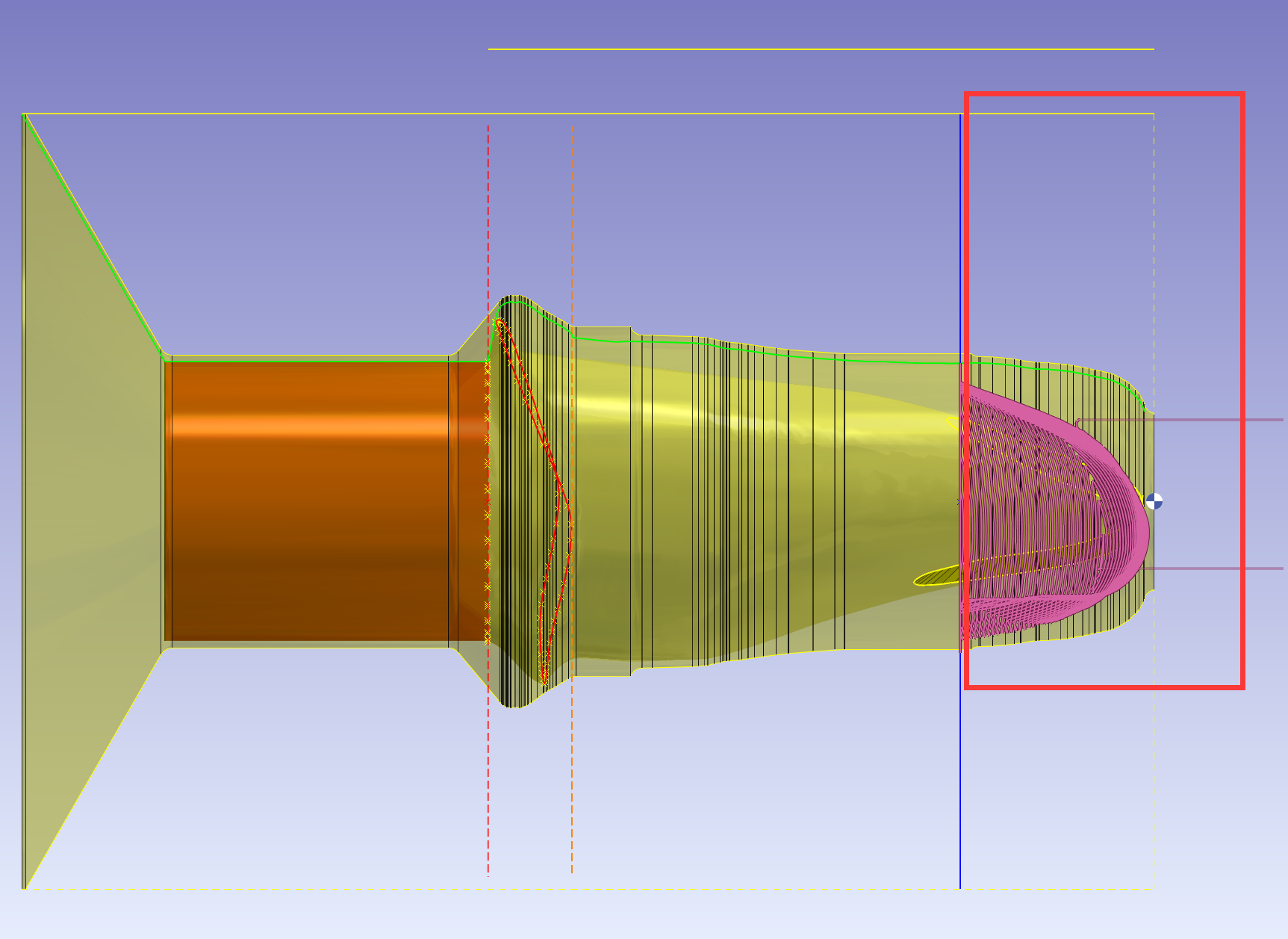

3 - 페이스 밀링 영역 설정
|
매개변수 페이지에서 "페이스 밀링에 대한 기본 제한 값"을 설정합니다.
사용자는 창에 값을 입력하여 페이스 밀링에 대한 제한 위치를 수정할 수도 있습니다.
|
|

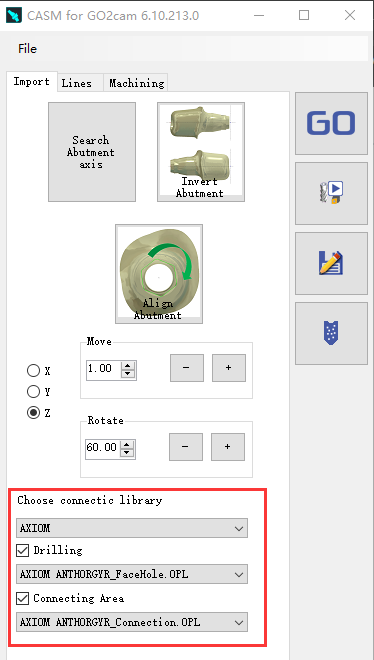

4 - Connectic 폴더 설정 |
Connectic에 대한 폴더를 선택합니다
|
|
Connectic의 유형을 선택합니다
|
|
|
Connectic 라이브러리를 선택합니다
|
드릴링 및 연결 영역에서 원하는 OPL 파일을 선택합니다.
|
|
5 - 필요한 경우 재작업 영역 설정
|

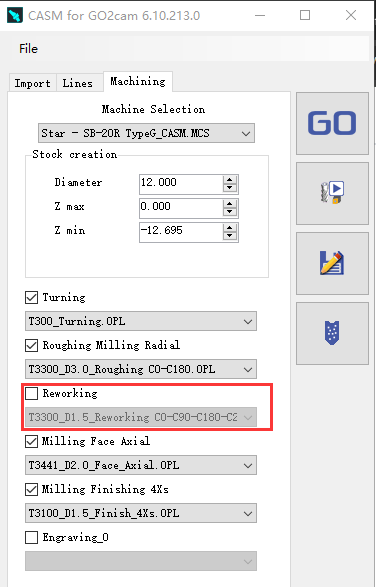

재작업 공구경로의 출력을 활성화하려면 '재작업'을 클릭해야 합니다.

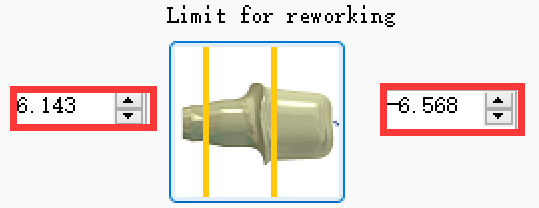

사용자는 창에 값을 입력하여 재작업에 대한 제한 위치를 수정할 수도 있습니다.
|
