아카이브 버튼을 클릭하여 확장된 메뉴를 열 수 있습니다. 여기에서 이전 5축 가공 사이클을 찾을 수 있습니다. 사용자 프로젝트와의 호환성을 보장하기 위해 여전히 사용할 수 있습니다.
일부 경우에는 표준 5축 작업보다 쉽고 빠르게 좋은 결과를 제공할 수도 있습니다.
사용 가능한 사이클 목록은 다음과 같습니다.
|
5X 스월프 5축 스월프 자동 작업과 비교하여 이 사이클은 공구 경로 자동화의 이점이 없습니다. 표면과 바닥 레일을 수동으로 정의해야 하며 최적화 매개변수를 사용할 수 없습니다. 하지만 설정이 더 쉽고 빠릅니다. |
|
|
5X 캐비티 이 작업은 포켓 영역에 전용된 정삭 사이클입니다. 가공 중에 공구 축은 기울기 곡선에 맞춰져 있습니다 공구 축의 방향은 표면과 기울기 곡선 사이의 최단 거리입니다. 선택해야 하는 필수 지오메트리는 가공된 면과 기울기 곡선입니다. 이 사이클에 대한 충돌 관리 없음! 5X 캐비티 충돌을 사용하십시오 |
|
|
5X 캐비티 충돌 이전과 같은 작업이지만 충돌 관리에 더 긴 계산 시간이 필요합니다! |
|
|

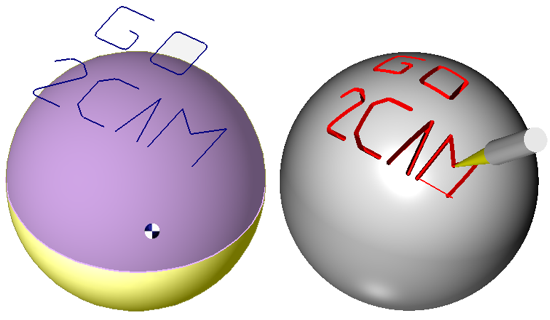

5X 프로젝션 이 사이클은 곡선을 따라 단일 공구 경로를 생성합니다. 곡선은 표면에 정확히 있을 수 있습니다. 곡선은 표면 위의 거리에 위치할 수도 있습니다. 선택해야 하는 필수 지오메트리는 가공된 면과 투영 곡선입니다. |
|
|
5X 전극 전극 가공을 프로그래밍하기 위한 특수 사이클 |
|
|
5X 블레이드 이 작업의 목적은 블레이드 모델의 루트 필렛을 가공하는 것입니다. |
|
|
5X 임펠러 황삭 / 허브 / 정삭 여러 작업을 연속적으로 결합하여 임펠러 가공:
5X 멀티 블레이드라는 선택적 사이클이 더 최근에 나왔으며 이러한 유형의 가공에 훨씬 더 강력하고 효율적입니다. 자세한 내용은 여기를 클릭하십시오. |
|
