정의

이 명령어를 사용하면 접근 및 복귀 급속 이동을 정의할 수 있습니다.

접근 거리 (A)

첫 번째 가공 요소에 대한 접근을 정의하는 거리를 입력할 수 있습니다. 리드인 각도에 따라 입력됩니다. 값이 0이면 진입점은 SELECT 패널의 접근 기능으로 클릭한 지오메트리 점에 해당합니다.
값이 0이 아니면 진입점은 다음에서 계산됩니다.

• 첫 번째 요소의 끝점.

• 리드인 과길이.

• 리드인 호 반지름.

접근 각도 (B)

접근점의 자동 위치 지정을 위한 각도를 입력할 수 있습니다. 이 각도는 첫 번째 가공 요소의 끝점, 과길이의 끝점 또는 리드인 호 반지름의 끝점을 기준으로 적용됩니다.

복귀 거리 (C)

마지막 가공 요소에 대한 복귀를 정의하는 거리를 입력할 수 있습니다. 리드아웃 각도에 따라 입력됩니다. 값이 0이면 리드아웃 점은 SELECT 패널의 복귀 기능으로 클릭한 지오메트리 점에 해당합니다.
값이 0이 아니면 리드아웃 점은 다음에서 계산됩니다.

• 마지막 요소의 끝점.

• 리드아웃 과길이.

• 리드아웃 호 반지름.

복귀 각도 (D)

복귀점의 자동 위치 지정을 위한 각도를 입력할 수 있습니다.
이 각도는 마지막 가공 요소의 끝점, 과길이의 끝점 또는 리드아웃 호 반지름의 끝점을 기준으로 적용됩니다.

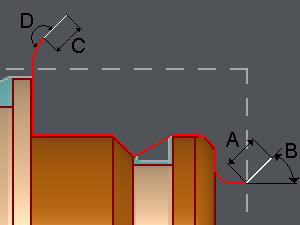

A. 접근 거리 (=10mm)
B. 접근 각도 (=45°)
C. 복귀 거리 (=10mm)
D. 복귀 각도 (=180°)
