상단 프로파일과 하단 프로파일 사이에서 동일한 요소 수를 사용하여 계산된 4축 공구경로입니다. 이 조건이 충족되지 않으면 디자인 및 EDM 지오메트리 메뉴에서 싱크 포인트 명령을 사용할 수 있습니다.

이 사이클의 경우 상단 및 하단 프로파일의 요소 수가 동일해야 합니다.

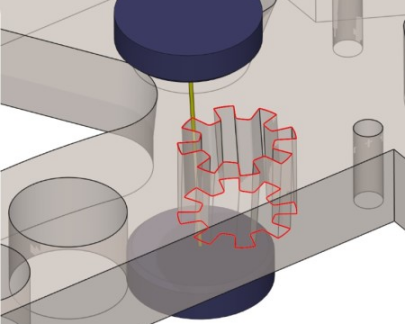

이 사이클을 사용하여 가공할 수 있는 공작물은 Z축을 따라 오프셋된 것을 제외하고 상단 및 하단 프로파일이 동일할 수 있습니다. 그림에서 예를 볼 수 있습니다.

이 비디오는 4축 공구경로에 사용되는 색상을 보여주고 설명합니다.

대화 상자 영역

매개변수

공구경로

모드

정지 길이

옵셋 유형

정지 번호

부품 위치

코너

내측 코너

외측 코너

대화 상자 영역

매개변수

접근/복귀

매크로

리드인 각도

리드아웃 각도

리드인 거리

리드아웃 거리

리드인 및 리드아웃

리드인 연장

리드아웃 연장

리드인 호 반지름

리드아웃 호 반지름

대화 상자 영역

매개변수

절삭 조건

이송 속도

각도 레지스터 수

냉각수 번호

옵셋 번호

설정 번호

옵셋

품질

사용자 필드

기계 품질

주석

제어 장치

가공 세트

대화 상자 영역

매개변수

옵션

평면의 높이

분할

상부 가이드 높이

재료 높이

하부 가이드 높이

곡선 계산

곡선 공차

곡선 분해
