정의

와이어 리드인 및 리드아웃 관리

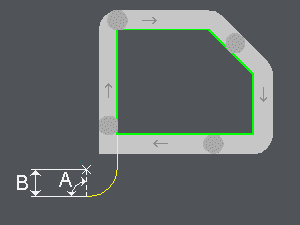

리드인 각도 (A)

접근 거리가 0보다 큰 경우 자동 접근점 계산(일반적으로 와이어 스레딩 포인트)을 생성하는 각도입니다.

이는 첫 번째 프로파일 요소의 접선에 상대적이며("부품 위치"에서 지정한 것과 반대쪽에 있음) (각도=0은 점을 첫 번째 요소의 연장선에 배치합니다).

기계가 정확한 보정 및 테이퍼 관여를 수행할 수 있도록 90도 각도를 사용하는 것이 좋습니다.

리드인 거리 (B)

자동 접근점 계산(일반적으로 와이어 스레딩 포인트)을 생성하는 거리입니다.

이는 "리드인 각도"에 의해 정의된 방향에 상대적이며 기계가 정확한 관여 보정을 수행할 수 있도록 오프셋 값 이상이어야 합니다.
