輪郭仕上げ、輪郭加工、面取り
定義
|
This option is used to control the finish of outside angles by adding:
|
|
設定
|
パーツのコーナーに円弧半径または面取りを伴うツールパスをプログラムすることを選択できます。 目的は、滑らかな角度にすることで鋭利なエッジを避けることです。 このオプションを適用することで、ジオメトリ自体を変更する必要はありません。すべてのコーナーまたは選択したコーナーを変更するには、より長い作業になります。そして、最終的に角度をカットしないことを選択した場合、[いいえ]ボタンをチェックしてツールパスを再計算するだけです。 |
|
|
ここでは、目的は逆です。 直角をできるだけ正確にしたいです！ そのため、コーナーから出て再び入るループを生成するツールパスを定義して、角度のエッジを保護できます。 このオプションは、センターツールパスでのみ可能です。ストラテジーダイアログでは、設定は次のとおりである必要があります。
これらの設定が守られていない場合、ダイアログではオプションがグレー表示されませんが、ループはツールパスに適用されず、警告メッセージが表示されます。 |
|
|

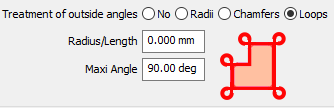

共通オプション： 半径/長さ： 円弧半径とループの円弧値、または面取りの長さ値を入力します。 最大角度： コーナーを面取りするパーツの最大角度の値を入力します。このようにして、たとえばサイズに応じて一部のコーナーにカットを適用できます。
|
||
