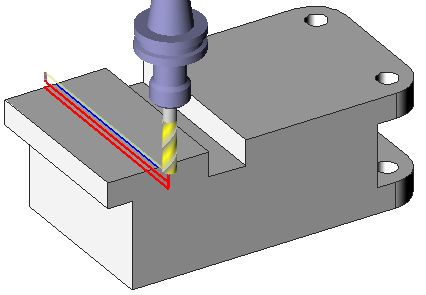

溝はソリッドに設計されていません。溝の中央にセグメントが1つあります。

• 設定する センター/パーツ ツールパス、

• 選択された輪郭は幅のない「センター」です。幅は工具径の値です。

中央ではなく、溝の側面のみがあります。セグメントを選択し、次の設定を定義するだけです。

• オフセットタイプを定義する必要があります それに応じて . この場合、オフセットタイプは 左 ,

• 選択された輪郭は「 サイド 」であり、スロット幅を定義する必要があります。

この場合、両方の ツールパス そして 機械ｵﾌｾｯﾄﾀｲﾌﾟ は左に設定されています。

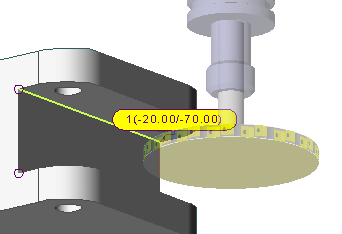

輪郭の選択はｿﾘｯﾄﾞ上で直接行われます。ｿﾘｯﾄﾞをクリックして高さも選択します（-20と-70）。ｽﾄﾗﾃｼﾞｰで、 ﾌﾟﾛｸﾞﾗﾑ点の数2 .

溝幅=0を選択します。溝底を直接選択するためです。

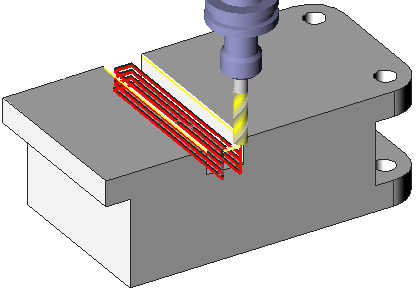

Z加工 を「中央－深さ＋代替」に設定すると、工程を定義します。

－ 中央 ,

から開始－ 深さ ,

まで下降－その後継続 中央 ,

そして上部まで行きます 高さ .

この動作はシミュレーションで確認できます

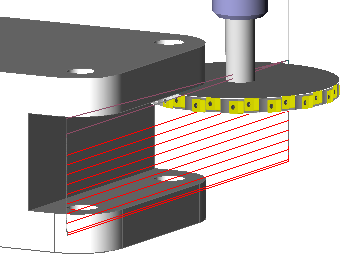

ケースは前の例と非常によく似ています。違いは、 Z加工 .

高さを選択し、ソリッドを直接クリックして上部の高さを定義します。

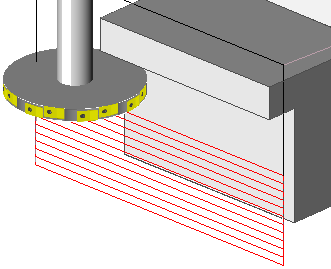

スロッティングセンターパス1と同様です。ただしここでは、底部または輪郭プロファイルを直接選択することで選択できます。

これにより、幅が工具の側面であるスロットを作成できます

このストラテジーには「選択されたプロファイル： 輪郭 」を選択します。
