テクノテーブル 様々な材料や条件下での切削プロセスを最適化するのに役立つ、事前に定義された切削パラメータのセットを参照します。これらのテーブルには、次のような情報が含まれています。

  • 切削速度 : ワイヤが材料を切断する速度。

  • ワイヤ送り速度 : ワイヤが機械に送り込まれる速度。

  • 電気設定 : 電圧、電流、パルス幅などのパラメータ。

  • フラッシング圧力 : 材料の切屑を洗い流すために使用される誘電流体の圧力。

  • 表面仕上げ要件 : アプリケーションに基づいた、指定された粗さまたは平滑さ。

テクノテーブルを使用すると、オペレータは材料、厚さ、必要な精度に基づいて適切な設定を迅速に選択できるため、設定が簡素化されます。

テクノテーブルは機械に直接リンクされています。したがって、各機械メーカーは独自のテクノテーブルセットを持っています。

以下は、GO2camでテクノテーブルを実装する方法に関する内容です。

Creation of techno tables

機械ファイルを読み込む。

テクノテーブルを定義するには、まず機械を読み込んだり作成したりする必要があります。ファイル拡張子は.MCEです

材料を定義する。

  • それを右クリックして編集します。

  • 材料を選択します。

  • EDMコードフィールドに材料名（例：Steel）を入力して、テクノテーブルで使用される材料を定義します。適用して材料を保存します。

EDM code field - material.PNG

機械構成。

  • 機械を編集し、構成セクションに移動します。

  • ストラテジーのドロップダウンリストから「シーケンス」を選択します。

  • テーブルを保存するファイルディレクトリを定義します。

  • フォルダを選択します。

  • 「テーブル作成」ボタンをクリックして、テクノテーブルパラメータの定義ウィンドウを開きます。


テクノロジーの選択ウィンドウで：

  • 新しいテクノテーブルを作成するには、テクノロジー領域を右クリックして「追加」を選択します。新しい行が追加されます。

  • 関連するパラメータを挿入するには、製造元のデータブックを参照してください。たとえば、三菱。ワイヤの種類、材料、等級、材料の厚さごとにテクノテーブルが用意されています。

manufacturer table.PNG

  • 設定番号は列Eに、送り速度は列FAに、切削回数ごとのオフセット値と表面粗さ値は下に定義されています。

  • 製造元のテーブルに基づいて、必要なパラメータを入力します。


テクノロジーの下の最初のスペースは、切削の設定用です。下方向の2番目のテーブルは、送り速度やオフセットなど、各切削の他のパラメータを定義するために使用されます。

すべての値が挿入されたら、確認してファイルに名前を付けます。

このファイルは、テクノテーブルフィールドで使用できるようになりました。

このプロセスを繰り返して、さらにテクノテーブルを定義します。


(blue star) テクノテーブルの作成方法に関する完全な詳細ガイドは、このビデオでご覧いただけます。

Creation of techno tables-20240912-095134.png

Using Techno Tables

Method 1: Application on each cycle

構成にアクセスする：

  • 機械ファイルを開きます。

  • 構成セクションに移動します。

  • テクノテーブルの正しいディレクトリが指定されていることを確認します。

機械加工サイクルを選択する：

  • 機械加工サイクルオプションを展開します。

  • ストラテジーをダブルクリックして開きます

  • テクノロジータブに移動します。

  • インターフェースの右側に位置するワイヤ画像をクリックします

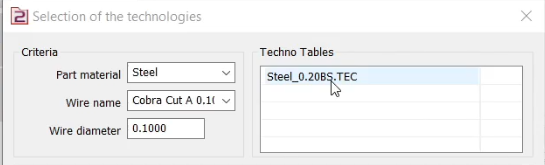

  • 次のウィンドウで、作成したテクノテーブルを選択します。

  • そのテーブル内の特定のテクノロジーを選択して確認します。

ウィンドウは「テクノロジーの選択」ウィンドウに似ています。ただし、これは定義済みのテクノロジーをサイクルに適用するために使用され、「シーケンスの選択」というタイトルが付いています。


  • テクノロジーウィンドウで、選択したテクノテーブルに基づいて切削条件が自動的に更新されていることを確認します。

  • "実行"ボタンをクリックしてこれらの変更を検証し、機械加工プロセスに進みます。


(blue star) テクノテーブルの使用方法に関する最初の方法の詳細については、このビデオをご覧ください

1st Method to use Techno tables-20240912-095015.png

Method 2: Application by strategy

  • 機械ファイルを開きます。

  • 構成セクションに移動します。

  • テクノテーブルの正しいディレクトリが指定されていることを確認します。

  • ストラテジータブに移動します。

  • 利用可能なリストから、目的のストラテジー（例：ワンパスストラテジー）を選択します。


  • 作成したテクノテーブルを選択できるウィンドウが表示されます。

  • 必要なテクノロジーを選択して確認します。

method 2 warning.PNG

  • テクノテーブルのパスの数が、ストラテジーで定義されている数よりも多い場合、警告が表示される場合があります。「OK」をクリックします

  • 切削ストラテジーウィンドウが開きます。切削パスの数は、テクノテーブルのものに合わせてGO2camによって自動的に調整されます。他のパラメータも、選択したテクノテーブルに基づいて自動的に入力されます。

  • 切削ストラテジーを検証する

  • ワークピースのジオメトリを選択します。

  • EDMストラテジーを計算して検証します。

切削ストラテジーウィンドウ

パラメータを確認する：

  • 機械加工ツリーで機械加工を右クリックし、オペレーションのリストを開きます。

  • ドロップダウンリストから「テクノロジー」を選択します。

  • テクノテーブルで以前に適用したパラメータが、現在のオペレーションに正確に反映されていることを確認します。

オペレーションリスト

(blue star) テクノテーブルの使用方法に関する2番目の方法の詳細については、このビデオをご覧ください

2nd Method to use techno tables-20240912-095105.png

Manufacturer Techno Tables

GO2camは、多くのメーカーのテクノテーブルを管理できます。ソフトウェアにパラメータを含めてテクノテーブルを定義するプロセスは、すべてのメーカーで同じです。EDM機械メーカーの例をいくつか挙げます。

  • AgieCharmilles

  • Makino

右側にテクノテーブルの例をいくつかダウンロードできます。

  • 三菱

右側にテクノテーブルの例をいくつかダウンロードできます。

  • Sodickなど…
