定義

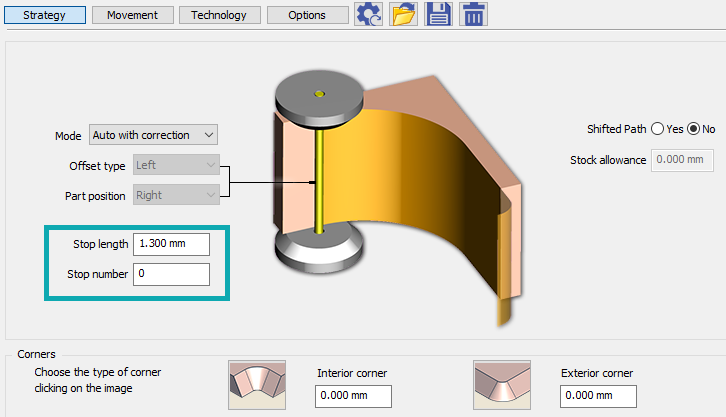

これらのパラメータにより、制御不能なワークの落下を防ぐ安全対策として、輪郭上の 停止点 を定義できます。停止は通常、輪郭の最後の要素に定義されます。

この 停止長さ は、輪郭上の最後の要素に対する停止の位置を定義します。停止長さが最後の要素の長さよりも大きい場合、停止点は前の要素に設定されます。停止は、赤い十字として表示される輪郭上に表示されます。

この 停止番号 はNCコードで呼び出され、使用されている機械にリンクされます。たとえば、停止番号が0の場合、呼び出されるコードはM00であり、これは通常プログラムを停止するコードです。ただし、これは機械によって異なる場合があります。
