解析対象ソリッドの穴に関する情報とデバイスです。解析された穴は表に表示され、穴とその他の要素（円柱、円錐、トーラス）の2種類に分類されます。

ズーム選択 ：リストで要素（穴、面など）を選択した場合、ソリッド上でそれを特定できない場合は、このボタンをクリックして ズーム します。

情報： このアイコンをクリックし、ソリッド上の任意の要素をクリックしてその情報を入手します。座標と値が表示され、要素リスト内で下線が引かれた場所を特定できます。

作業平面 ：解析が実行される作業平面を確認します。

穴表：

The 穴 加工される要素（ﾄﾞﾘﾙ加工など）

他の要素（円柱、円錐、トーラス）は、線上加工してはなりません。

仕分け管理：

各要素に関する情報が表示され、それらをソートできます

によって 直径 、による 方向 、または 組み合わせる ソート。

私たちの例では 、ソートは～によって行われます 方向 .

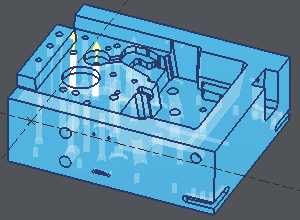

各行は穴の方向ベクトルの座標を示しており、強調表示された行は垂直に近い2つの穴を示していますが、実際には垂直ではありません！この情報は重要であり、解析なしでは取得が非常に困難です。

修正：

解析によって与えられたデータの一部を変更できます

• 円柱を穴に変換

• 穴のZ方向を変更する これは、例で選択した2つの穴に対して行われる処理です。

• 穴を円柱に変換します

穴の操作：

穴加工の準備にはいくつかの機能があります 右クリック 選択された穴について：

ｽﾄｯﾊﾟ 穴：形状ミーリングで工具が穴を荒加工しないように、穴にソリッド面を作成します。

2側面を停止する 穴の

停止面の削除

停止面の移動 特殊なケースで役立ちます。移動はZ方向への移動のみです。移動する面をクリックし、次にソリッドのエッジ上に新しいZ座標を直接クリックします。

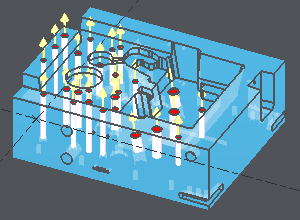

以下の例では、 我々 リストから荒加工可能な穴を選択 ﾘﾌｧﾚﾝｽ平面で行われた加工によって

Then a 右クリック そしてﾚｲﾔの選択 に ストップアップ' 全ての穴がソリッド面で回復されました。

これらの面をソリッドの色と区別するために、赤色を選択しました。
