プレゼンテーション
|

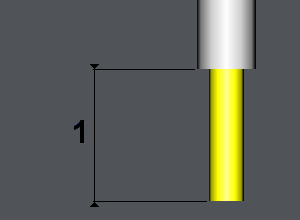

自動最適化 刃長 と 突出し長 ソリッドパーツのサイズに合わせて工具を調整します。 |
この機能は、ソリッドパーツが存在する場合のみ実行されます。
|
|
注意事項と使用上の制約
|
注意事項：
|
|
|
|
制約： この機能は、以下の条件が満たされている場合に実行されます。

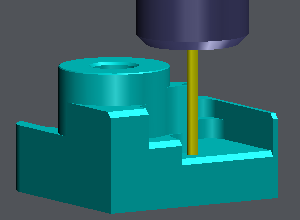

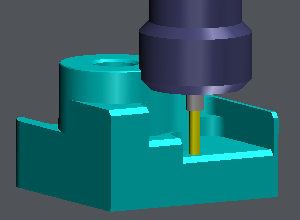

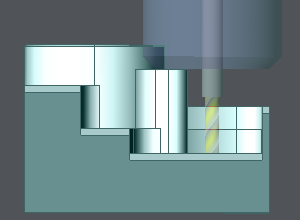

右側の例は、ポケットの加工を示しています。 工具の切削長がポケット全体を加工するには不十分です。 有効長も不足しており、ホルダとパーツの間に干渉があります。 |
|
|
最適設定機能を有効にするには
加工ツリーで、選択したサイクルを右クリックします。選択し、 ツールパス テクノ 次に 最適設定 .
次のダイアログゾーンが表示されます。
-
左側には、サイクルで使用されている工具の名前が表示されます。
-

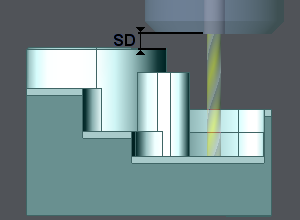

安全距離： パーツサイズに追加する値。任意の値を入力できます。
-

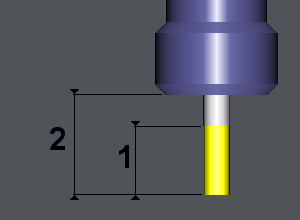

突出し長：
-
最初のフィールドは工具ページから取得した現在の値です。情報として提供されます。
-
2番目の値はGO2camで計算されます： パーツサイズ＋安全距離 .
-
-
赤十字 : to cancel the function
-
緑のチェックマーク : to validate and apply the value calculated by GO2cam.
|
最適工具機能を検証すると、計算された値は 自動適用 工具ページに表示されます。 シミュレーションして、変更をすぐに確認できます。 |
|
|
|
|
|
