プレゼンテーション

一個 ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ は 工程表 定義と 保存 ﾊﾟｰﾂをﾌﾟﾛｸﾞﾗﾑするためのﾌｧｲﾙとして、 他のﾊﾟｰﾂでも再利用する 工程の順序、ストラテジー、使用工具、選択内容はそのまま保持されます。

オペレーションリストは 単一ファイル ｴｸｽﾃﾝｼｮﾝﾊﾞｰ *.OPLまたは*.OPE、 フォルダに保存 ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ

ｵﾍﾟﾚｰｼｮﾝﾘｽﾄは、フライス盤と旋盤で使用できます。ワイヤカット放電加工機では、それらはと呼ばれます 切削戦略 そして、この技術に特化したいくつかのオプションを提供しています。特別な章は 戦略 .

オペレーションリストを使用する目的は、加工プロセスを自動化することです。これは 部分自動化 (切削条件のみ 輪郭選択 ）または、条件を使用して完全自動化し、オペリストの適用を完全に自動化します。

ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ

オペレーションリストの作成、修正、管理に必要なすべてのコマンドは、同じ名前のメニューにまとめられています。

作成

オペレーションを一つずつ挿入してオペリストを作成

作成 / GO2camファイル

ｵﾍﾟﾘｽﾄの作成 GO2camファイルから (PCE)

既に加工済みのパーツの工程表を読み込み、このリストをオペリストとして保存することです

修正

ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ修正

ツールアップデート

GO2camで工具が変更された場合、選択したｵﾍﾟﾘｽﾄにその変更を適用できます。

Total Tools Update

GO2camで工具が修正された場合、その修正をすべてのオペリストに適用できます。

ｵﾍﾟﾘｽﾄに対しては、工具更新／全工具更新を頻繁に行うことをお勧めします。そうしないと、工具名の最後に構文が追加され、別の工具として定義される可能性があります。これにより、MTE環境でさらに問題が発生する可能性があります。 ここをクリック この問題の詳細について

マシン等級更新

機械の等級を定義し、エクスプローラで選択した1つまたは複数のオペリストに適用できます。オペリストを変更するために編集する必要はありません。

材料等級更新

材料グレードを定義し、エクスプローラで選択した1つまたは複数のオペリストに適用できます。オペリストを変更するために編集する必要はありません。

メニューを更新する

オペリストの作成またはコピー後、GO2camで選択メニューを更新できます。

ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ作成

Three 作成方法は、利用可能です。

  1. オペレーションを一つずつ追加して作成。（オペリストメニューからアクセス可能） 作成 )

  2. オペレーションリストの作成 PCEﾌｧｲﾙ ( オペレーションリストメニューでアクセスできるコマンドとして 作成 / GO2camファイル )

  3. 加工ﾂﾘｰからｻｲｸﾙを選択し、右ｸﾘｯｸして「ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ」機能にアクセスし、書き出しを行う。

詳細は下記の通りです

1/ オペレーションの追加による作成

ｵﾍﾟﾚｰｼｮﾝﾘｽﾄメニューで、クリックします 作成 ブランクの修正 ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ管理 加工ﾂﾘｰOperation.OPLが開かれ、背景がﾍﾞｰｼﾞｭ色になります。

背景色は加工ツリーと区別するためです

オペレーションの定義を開始するには、単に右クリックします Operation.OPL、 GO2cam 追加 そして、追加できるオペレーションのリストが集められ、加工メニューと同様に加工環境の下に分類されます。加工サイクル以外にも、テクノ機能をオペリストで定義することもできます。

必要なサイクルをクリックしてオペリストツリーに追加し、必要な順序で複数のサイクルを追加するには、繰り返します。

サイクルの輪郭を確認することが重要です 異なる番号でインデックス付き 複数のサイクルに同じ番号が付いている場合、サイクルのいずれかを右クリックして「 選択をリセット ’

Reset the selections.PNG

最後に「検証」をクリックしてオペリストを保存します。（必要に応じて名前を付けてください）

Opelist Tree -Blank.PNG

Creation of Opelist-20240809-093530.png

PCEﾌｧｲﾙからのｵﾍﾟﾘｽﾄ作成

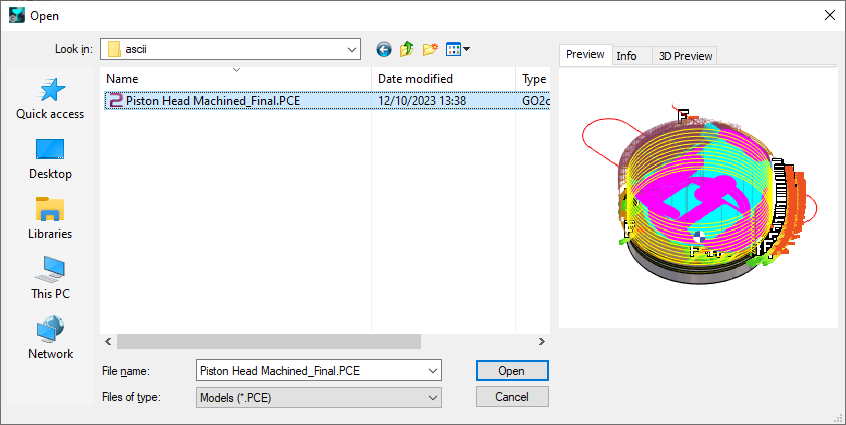

ｵﾍﾟﾚｰｼｮﾝﾘｽﾄメニューで、クリックします 作成 GO2camファイルから

選択するよう求められます .PCE ファイルを選択してクリック 開く GO2camでファイルを開かなくても、.PCEファイル内のすべての加工サイクルを読み込み、抽出し、オペリストツリーにロードします。

Create from GO2cam file.png

必要であれば、先に修正してから、検証をクリックしてオペレーションリストを保存できます

加工サイクルのないPCEファイルを選択すると、エラーメッセージが表示されます。 ｵﾍﾟﾚｰｼｮﾝﾘｽﾄに加工ｻｲｸﾙがありません！

Opelist Extract.png

３／ マシニングツリーからの作成

この方法では、通常通りパーツをプログラムするか、加工サイクルを含む.PCEファイルを読み込みます。

マシニングツリーで、 ｻｲｸﾙの選択 この工具を使用しているサイクルへコピー

選択を右クリックし、選択 ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ 、その後 輸出 .

あなたは連れてこられるだろう ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ管理 ツリー .

そこから、オペリストの修正、編集、または保存ができます。

Opelist Export.png

メインオプション：

右クリックでいくつかのオプションが表示されます 操作.OPL (ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ名). :

  • マージ 既存のリストと結合

  • Add a ｺﾒﾝﾄ ブラウザで読むもの

  • 技術用語を選択 パラメータ ｵﾍﾟﾘｽﾄを開くたびに記入したいテキスト

  • オペレータがオペリストを使用する際に使用する内部ドキュメントを作成します。オペリストが適用されるたびに、このドキュメントが自動的に開き、ユーザーに情報とアドバイスを提供します。

確認 そして 描画名 ｵﾍﾟﾚｰｼｮﾝﾘｽﾄへ

与えられた名前は加工ツリーに表示されます

ヒント：ｵﾍﾟﾚｰｼｮﾝﾘｽﾄの修正方法：

加工ﾂﾘｰの任意の工程を右ｸﾘｯｸし、選択 ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ その後 編集、 修正したいリストを選択してください


大規模なｵﾍﾟﾚｰｼｮﾝ ﾘｽﾄディレクトリの場合、 機能分析 これで、すべてのオペレーションリストの分類されたリストを生成できます。列ヘッダーをクリックしてリストを簡単にソートできます ディレクトリ フォルダ マシン , 材料等級 , 類型論 、その他。

  • クイックインサイト： ｵﾍﾟﾚｰｼｮﾝにカーソルを合わせると、ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ内のすべてのサイクルセットが表示されます

  • 詳細プレビュー： オペレーションのイメージにカーソルを合わせると、詳細が表示されます。

  • エクスポート オプション： 作業状態の保存 保存 ダイアログの右側のボタン

  • 編集が容易に 任意のオペリストをダブルクリックして、直接編集モードに入ります。


お気に入りのオペレーションリストを作成できます。お気に入りに登録するには、星印をクリックするだけです。星印が青色になり、メニューに新しい「お気に入り」タブが作成され、オペレーションリストが表示されます。
