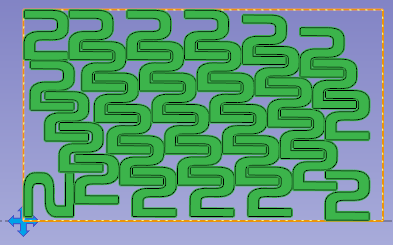

ネスティングは、素材への部品配置を可能にするオプションモジュールです。ネスティングするジオメトリは 複数の形状の位置を最適化 ソリッドのみ です。メニューは 設計／ネスティング にあります。目的は、材料を節約するために部品の位置を最適化することです。次に、形状を維持するためにコネクタを設定し、最後に自動切削サイクルを使用できます。 .

: ネスティングコマンドを実行すると、画面上のソリッドが自動的に選択されます。それらはリストに表示され、それぞれに色が付けられます。「 ソリッドを追加 」ボタンを使用して、 あらゆる種類のソリッドCAD形式ファイル をインポートできます。ネスティング計算には、ソリッド間の最小間隔と、標準、中間、最大といった最適化レベルを定義する必要があります。計算時間はこれによって異なります。 材料と素材

: ネスティングを開始するには、材料とブロックを選択する必要があります。 XとYの位置:

素材の原点は、XとYのフィールドによって決定されます。 角度

: ブロックの位置決めを可能にします。 安全距離

: 材料の周囲全体のマージンです。 ソリッドのリスト:

オフセット値により

2つの曲線 が作成され、ツールパスはその間で行われます。

Nb : is the number of parts to place,

回転 : 位置決めのため、異なるソリッドの回転を許可するかどうかの選択ができます。自由回転（すべて可能な位置）、 0度または180度 90度ごと、または回転なしを選択できます。 , 内側

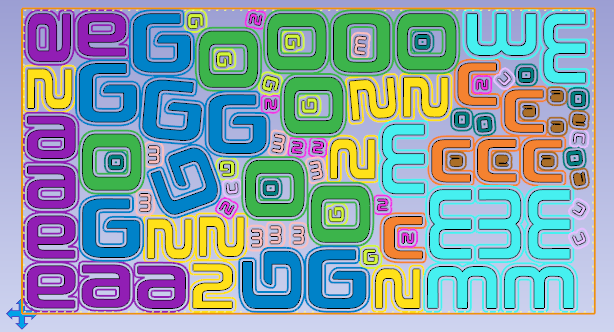

: GO2camでは中空形状が認識されます。他の要素を内部に配置するには、このチェックボックスをオンにします。 配置済み

: 配置された要素の数、完全に配置されていないソリッドは赤い吹き出しで示されます。 計算

: 「 プレビュー 」ボタン 調整と選択した値に従って結果を確認できます。「更新」を行い、必要な回数だけ事前視覚化を実行できます。「 検証」を適用した後 ボタンを押すと、ソリッドが複製され、曲線と輪郭が作成されます。

ボタン‘ レポート ’を押すと、表を印刷するか、エディタで保存できます。

ｺﾈｸﾀのｾｯﾄ

Choice of the type of connectors and set on the elements. It is possible to position a connector on a solid and to duplicate automatically this connector on all the identical solids!

ｺﾈｸﾀの管理

新規コネクタの作成（長方形または台形）。作成後、これらのコネクタは「コネクタのセット」コマンドで使用できます。

Management of stock: 詳細はここをクリック
