すべてのサイクル

「干渉チェック」設定を有効にすると、干渉検証は最初と最後の動作に制限されます。移動ページに概説されているすべての中間動作は、干渉チェックなしで実行されます。


GO2camはシンボルとの干渉を管理します。さまざまなオプションを以下に示します。

干渉チェック

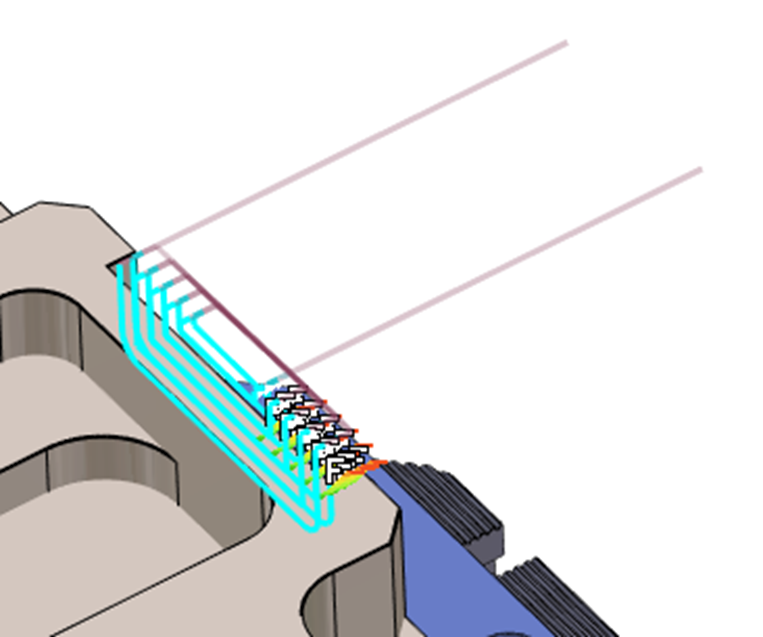

はい : 含まれるシンボルとの干渉がある場合、ツールパスが変更されます(図のとおり)。

なし : 管理なし。

警告 : ツールパスは変更されませんが、警告が表示されます。

停止 : 含まれるシンボルとの干渉がある場合、ツールパスが停止します。ツールパスは、ユーザーアクションが行われるまでオペレーションリストに保存されます。

オフセット

オフセットXY : 含まれるシンボルの周囲に追加の「オフセットXY」領域を追加します。

オフセットZ : 含まれるシンボルの上に追加の「オフセットZ」領域を追加します。
