質問

How to apply margins in 5X Expert machining cycles?

解決策

マージンパラメータは、領域タイプを ' 完全、正確なエッジで開始と終了 ' または ' カット数で決定 ' に設定した場合、 汎用5軸 サイクルで使用できます。

カットは、ドライブ面のエッジで正確に開始または終了します。サーフェスのエッジに沿ったツールパスは、定義された位置に設定されます。

この位置決めにより、エッジと切削開始および終了位置の間のスペースを決定するマージン値を定義できます。

例として、以下の部品があります。パターンセットは「2つの曲線間のモーフィング」です。マージンが設定されていない場合、工具の中心はサーフェスのエッジを通過し、ドライブ面の外側のサーフェスと干渉し、衝突のリスクがあります。

工具半径のマージンを設定すると、工具はエッジからオフセットされ、干渉しません。

少なくとも工具半径をマージンとして設定することをお勧めします。開始マージンは最初の曲線に属し、終了マージンは2番目の曲線に属します。干渉がないように ' サーフェスのエッジの不正確さを克服するための追加マージン ' を定義することもできます。

この場合、1mmの開始マージンと終了マージンが設定され、0.03mmの追加マージンが含まれています

右側の例を説明したビデオを見ることができます。

質問

How to force tool to tilt in a only one direction?

解決策

工具が予期せず回転する場合、サーフェスのUV曲線を識別できません。

• 方向を手動で強制的に修正するには、ルールサーフェスの半径制限を0または99999に設定します。

質問

How to avoid unwanted tool vector orientation when pattern with curves are chosen ?

解決策

特定のケースでは、エッジを通る曲線の選択が容易になる場合があります。

ただし、相互接続するサーフェスのリンクが計算しにくくなる破損したエッジでは、その点での工具の動きによって不要なベクトルが生成されます。

このような場合、この問題を修正するには、曲線の選択に面オプションを使用することをお勧めします。これにより、破損したエッジによるリスクが排除され、加工ツールパスと工具ベクトルが適切に生成されます。

質問

What is Surface edge handling?

解決策

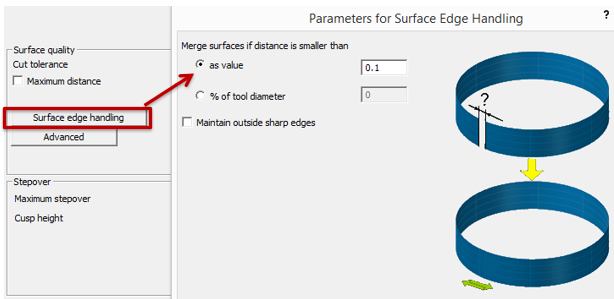

サーフェスのエッジ処理は、ギャップ、オーバーラップ、予期しない動作などの一般的な問題を防ぎ、スムーズで正確な加工プロセスを保証します。サーフェスのマージは、エッジの精度に関する問題に対処する効果的な方法です。マージ距離を固定値または工具直径のパーセンテージとして設定できます。

サーフェスのエッジ処理を効果的に管理することで、次のようなことができます。

• 部品品質の維持： 完成した部品が所望の仕様と公差を満たしていることを確認します。

• 加工効率の向上： エラーや修正作業の可能性を減らし、より効率的な生産につながります。

質問

内部工具半径が有効になっている場合の動作は？

解決策

ペンシルトレース加工で適切なクリアランスを維持するには、内部工具半径を先導曲線またはサーフェスのマージンに考慮する必要があります。このオプションを有効にすると、指定されたマージンに工具半径が追加され、ツールパスが半径オフセットで側面サーフェスに接線状に保たれます。

質問

軸方向シフトとは？

解決策

軸方向シフトは、工具の軸に沿って工具に適用されるオフセットです。切削深さとワークピースとの工具の接触点を制御するために使用できます。

軸方向シフトのさまざまな方法：

• 各輪郭に対して一定： 軸方向シフトは、各輪郭に均等にかつ一定に適用されます。

• すべてのカットに対して段階的： 軸方向シフトは、各カットで徐々に増加し、すべての工具のフルートが使用されます。

• 各輪郭に対して段階的： 軸方向シフトは、各輪郭内で徐々に増加します。
