シミュレーションのためにGO2camからVericutへデータを書き出すには、 ツール > 標準マクロ > Vericut.ppi を参照してください。このインターフェースは、Vericutで加工をシミュレートするために必要なすべての項目を書き出します。

• ミーリングプロジェクトの場合： 機械とパラメータ設定を含むVericutプロジェクトが必要です。

• プロジェクトが提供されていない場合： Vericut内で手動で作成する必要があります。

インターフェースオプション：

• 交換ディレクトリ： Vericutファイルが書き出されるフォルダを指定します。

• モデルの書き出し： ソリッドパーツのSTLファイルを書き出します。

• ストックの書き出し： ストックのSTLファイルを書き出します。

• クランプの書き出し： すべてのツーリングシステムをSTLファイルとして書き出します。

• PPの実行： 書き出し後にNCファイルを生成するために、ポストプロセッサを自動的に起動します。チェックを外すと、NCファイルは復元されます。

• Vericut参照プロジェクト： 書き出されたアイテムで埋められるVericutプロジェクト。

• モデルファイル、ストックファイル、ツールファイル： 対応するファイルの名前。

• NCファイルの生成 / NCファイルの復元： NCファイルの名前（「実行PP」設定に応じて、生成または復元されます）。

要約すると、 Vericut.ppiインターフェースは、GO2camからVericutへのシミュレーションデータ転送を効率化し、プロジェクト設定とファイル書き出しオプションの柔軟性を提供します。

Vericut書き出しプロセスについては、このビデオで詳しく説明しています。

シミュレーション用にGO2camからEurekaへ書き出し

GO2camからEurekaへシミュレーション用にプロジェクトを書き出すには：

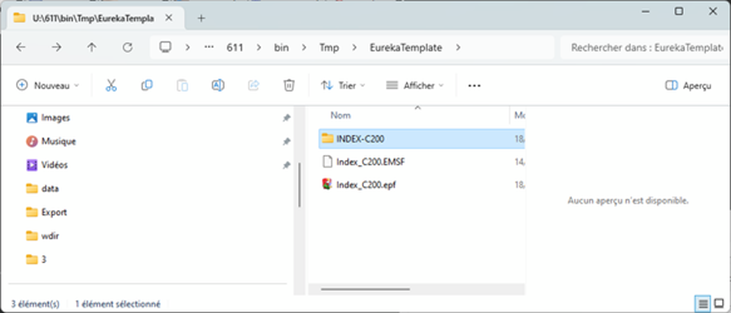

1. スクリプトテンプレートフォルダに機械定義が含まれていることを確認します。

2. 必要なファイルをGO2cam Exchangeディレクトリにコピーします。 .emsf ファイルは、加工されるパーツに基づいて修正されるテンプレートです。

3. 開く Eurekaにある.epf ファイル。これにより機械定義が読み込まれます

4. 「GO2cam」サブメニューをクリックし、「構成の読み込み」を選択します。 これは、ｽﾄｯｸ、ﾊﾟｰﾂ、その他のｺﾝﾎﾟｰﾈﾝﾄに対して、GO2camで作成された工具（ .etf ﾌｧｲﾙ）とSTLﾌｧｲﾙを読み込みます。

5. 工具の表示または修正： 赤枠で囲まれたアイコンをクリックして、工具パラメータにアクセスします。これらの値は .etf ファイルの値に対応しています。

注意： U:\New\3d\usi\vericutにある"LoadEurekaEtfFile.js"スクリプトを使用して、 .etf ファイルをGO2camに読み込むことができます。ただし、ファイルにASCII以外の文字が含まれている場合、失敗する可能性があります。EurekaはUTF-8ではなくASCIIエンコーディングが必要です。
