色の編集により、ソリッド全体の色とソリッド面の個々の色を変更できます。

このコマンドはポップアップでのみアクセス可能です。変更するソリッドを右クリックします。

Introduction

ソリッドには2種類の色の種類があると考えることができます。

  • 一般の色 : これはソリッドのすべての面に割り当てられます。

  • 面のカラー : 各面は独自の特定の色を持つことができます。

Description of dialogue

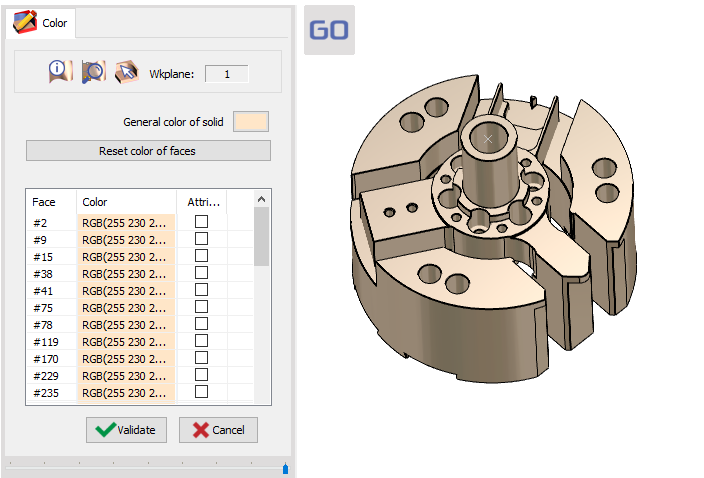

ソリッドを右クリックして 色の編集 を選択すると、ダイアログが開き、ソリッド面のリストが表示されます。各面には内部ID番号とソリッドの一般の色があります。

上部には、2つの主要なオプションがあります。

  • ソリッドの一般の色 : カラーアイコンをクリックしてパレットに入り、ソリッド全体の新しい色を選択します。

  • 面の色のリセット : このボタンを使用すると、一部の面に特定の色が付けられている場合、すべての面に一般の色を適用できます。

その他の補足的なオプション：

Edit Colors1.png

Icon 02.png

面の情報 : このオプションをクリックしてから、ソリッド上またはリスト上の面をクリックして、その情報（原点、角度など）を取得します。

Icon 03.png

ズーム選択 : リストで面をクリックすると、その面にズームして、その位置を確認できます。


ソリッドの選択 : 画面に複数のソリッドがある場合、ソリッドを切り替えることができます。

To change faces colors

2つの方法があります。

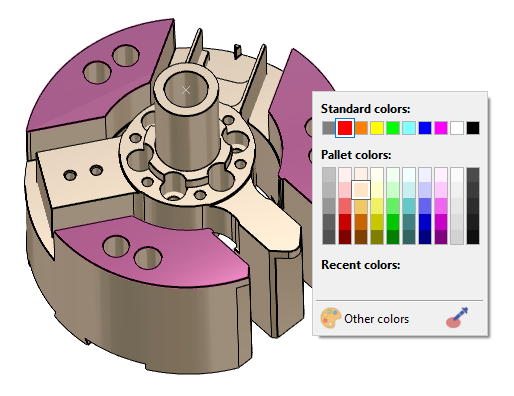

  • リストで面を選択し、右クリックしてカラーパレットを開きます。

  • または、ソリッド上で直接面をクリックして右クリックし、カラーパレットを開きます。

いずれの場合も 複数選択 キーボードの CTRLキーを使用することで .

複数の面を選択できます。面に新しい色が割り当てられると、リストの色も変わり、「属性」チェックボックスがオンになります。オフに設定すると、面は一般の色に戻ります。

Edit Colors2.png

Edit Colors.png

(blue star)

動画で確認できます 編集 色 :

  • ダイアログの説明、

  • サイクル色の変更,

  • 面の複数色の変更,

  • 色のリセット

  • 補足オプションの説明。

Applications on Solid Colored Faces

興味深いアプリケーションがいくつかあります。

  • HMFモジュール内 、作成できます 穴テンプレート（専用色） ねじ穴フィーチャには赤色、リーミング穴フィーチャには青色などを割り当てます。ソリッドに円柱状に同じ色が定義されている場合、穴フィーチャを自動的に適用できます。

  • ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ付き 、加工を自動化することもできます 面の色によるルールの定義 ! 詳しくは、こちらをご覧ください。そして動画をご覧ください。 ｵﾍﾟﾚｰｼｮﾝﾘｽﾄ自動参照 .

  • 旋盤加工では、仕上げ加工をプログラムで設定できます ｿﾘｯﾄﾞ面の色の数に応じた送り速度 ビデオがこのフィーチャｰを示しています 新着情報ページ .
