サイクル: ディープドリル&縦列穴

定義

のヘルプページでは、 縦列穴 モードの動作について説明します。 .

加工の目的は、 2つ以上の同軸穴間の移動を 高速化

することです。 縦列穴 モードでは、ほとんどのパラメータにアクセスできません。

定義する必要がある唯一の重要なパラメータは、 送り速度 加工穴間の値です。

このパラメータは、テクノロジーページにあります。

縦列穴モードを使用するには、加工する穴を 統合 する必要があります 唯一の穴 エンティティ。

作業方法は2通りあります。

  1. HMF追加モジュールがない場合は、標準穴機能を使用します。

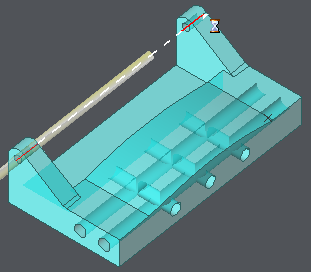

  2. HMFがある場合は、形状を復元し、穴を統合します。

1. 2Dジオメトリとソリッドの両方で、次のプロセスを使用できます。

行うことは、加工する複数の穴の 全長 を持つ 独自の穴 を作成することです。

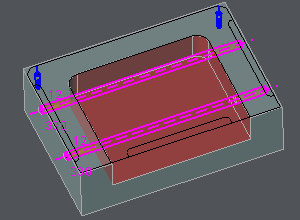

右側の例では、2つの同軸穴が2回あり、各穴の長さは50 mmですが、全長は330 mmです。

この場合、長さ330 mmの穴を1つ作成します。

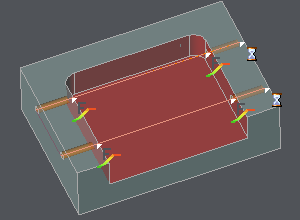

ストック管理のおかげで、穴の前にポケットを加工すると、縦列穴モードが適用されます。ポケット内では送り速度が速くなります。

2. 穴加工機能(HMF)モジュールをお持ちの場合は、 穴認識 機能

このコマンドは、[設計] / [ソリッド] / [ソリッド上の操作]、および[インターフェース]、[ソリッド] / [幾何計算]にあります。

穴を統合する前に、Z方向が同じであることを確認します。そうでない場合は、反転する穴を選択し、ダイアログの下部にある 反転 コマンドをクリックします。

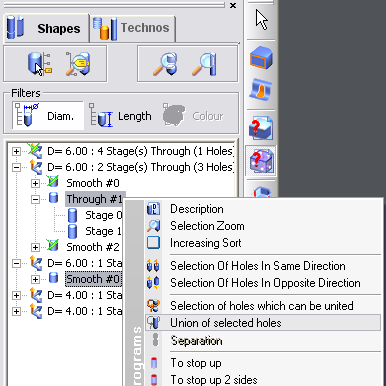

その後、Ctrlキーを押しながら複数選択で、統合する穴をツリーで選択します。

次に、右クリックして 選択した穴の結合。
