この追加はオプションです
1 - Start CASM APP
2つの方法を使用できます。
-
GO2cam を起動してから APP を起動する
-
APP を直接起動すると、GO2cam が APP に埋め込まれます
バージョン V6.10.207 以降からインストールできます
以下の画像に APP (CASM .exe) の起動ファイルがあります
2 - Database for CASM
CASM の場合、MAC、キネマティック、PP、ツール、Sym、opelist ファイルが必要です。
フォルダが必要 - 「デモ」のみ
MAC
キネマティック
PP
ツール
Sym
opelist\CASM
各シーケンスは opl ファイル（テンプレート）です
3 - Setting CASM
CASM を使用する前に、基本設定を完了する必要があります ファイル > パラメータ
|
1 - 予備材直径設定 機械ファイルの値を変更して機械を保存する |
棒の直径のサイズ
突き当てが直径より大きい場合、エラーメッセージが表示されます |
|
2 - 非常停止位置設定
|
パラメータページで「デフォルトオフセット」を設定します。
ユーザーはウィンドウに値を入力して非常停止位置を変更することもできます。
|
|
3 - 面取り加工領域設定
|
パラメータページで「面取り加工の制限値のデフォルト値」を設定します。
ユーザーはウィンドウに値を入力して、面取り加工の制限位置を変更することもできます。
|
|
4 - Connectic のフォルダ設定 |
Connectic のフォルダを選択します
|
|
Connectic の種類を選択します
|
|
|
Connectic ライブラリを選択します
|
穴あけと接続領域で、必要な OPL ファイルを選択します。
|
|
5 - 必要に応じて再加工領域を設定する
|
再加工ツールパスの出力を有効化するには、「再加工」をクリックする必要があります。

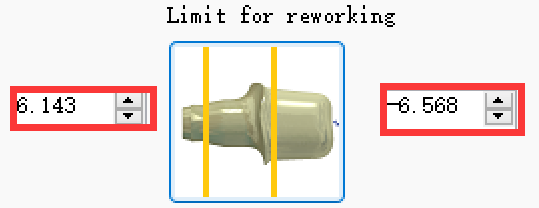

ユーザーはウィンドウに値を入力して、再加工の制限位置を変更することもできます。
|
