サイクル： フェースポケット、フェースラフ
|
|
定義
|
自動角度設定 形状に合わせて最適なスイープ角度を取得できます。 |
|
角度を定義するには 2つの方法があります a. 自動選択
b. 手動選択
a. 自動選択
このサイクルの大きな利点の1つは、同じサイクル中に2つの異なる方向をプログラムできることです。
これには、
自動角度設定 を はい に設定します。

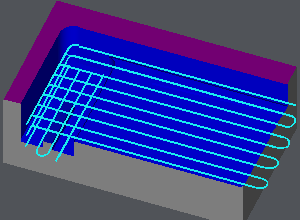

最も効率的な角度 はGO2camによって計算されます。次の例では、2つの方向がプログラムされていることがわかります。 まず、
a. 自動選択
いいえ を はい に設定します。
次に、2つの選択肢が表示されます。
-
数値 手動で入力するか 角度値 手動で
-
手動で 角度を指定 2点クリックすることにより .
数値
フィールドに値を入力してください。反時計回りの円に関して、絶対値でX軸に関して指定されます。
例：
|

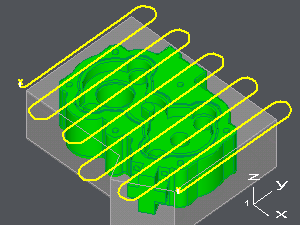

水平な工具軌跡にするには 0 と入力します。 |

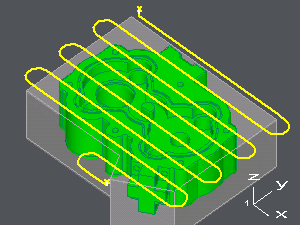

水平な工具軌跡にするには 90 垂直な工具軌跡を持つ： |
|
|
手動
a. 左クリックで :sweep_angle:
b. 左クリックで 2点 どのｵﾘｴﾝﾃｰｼｮﾝが加工方向を示しますか。
選択された点は、点、端点、要素の交点、またはソリッドパーツのコーナーです。

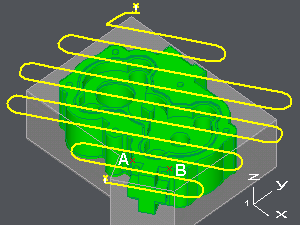

例では、選択された点は A と ｿﾘｯﾄﾞ上のB
概要
|
自動角度= はい |
自動角度= いいえ , Angle= 0° |
角度 指定 2点 |
|
|
|
|
|
