Presentazione

I punti di sincronizzazione sono posizionati su 2 profili da lavorare per forzare il percorso del filo in modalità 4 assi.

Ci sono 3 passaggi per posizionare i punti di sincronizzazione:

  1. Definire i 2 profili

  2. Effettuare un bilancio per verificare se sono necessari punti di sincronizzazione

  3. Definire i punti di sincronizzazione con modalità automatica, manuale o combinata

Per definire i profili

1/ Define the profiles

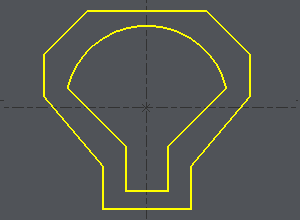

Effettuare un riquadro di selezione o fare clic sui 2 profili uno dopo l'altro.

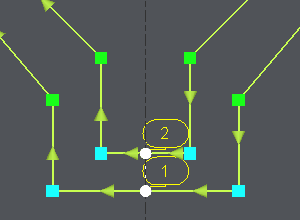

Per definire il punto iniziale al centro di un elemento come mostrato nell'esempio:

  1. Fare clic sul profilo,

  2. Fare clic sull'elemento iniziale, spostare il cursore lungo l'elemento e fare clic sul punto in cui è necessario l'inizio oppure scegliere l'INIZIO o il CENTRO dell'elemento con un clic sul pulsante: qui scegliere CENTRO

  3. Fare clic sull'elemento finale (nell'esempio lo stesso elemento), spostare il cursore lungo l'elemento e fare clic sul punto in cui è necessario la fine oppure scegliere il CENTRO o la FINE dell'elemento con un clic sul pulsante: qui scegliere CENTRO.

2/ Outcome

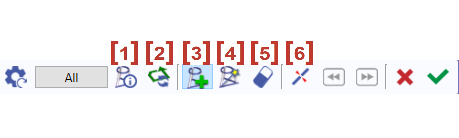

  1. Once the profiles are done, the dialog bar appears : Click on About the profile [1] . A message box give you the characteristics of the 2 profiles selected, number of elements, number of synchro points.

3/ To define the synchro points

Informazioni sul profilo

Inversione della direzione del profilo selezionato

Aggiunta di sincronizzazioni - Creazione manuale di punti di sincronizzazione

Creazione automatica di punti di sincronizzazione tra 2 zone. Fare clic sul pulsante ' Tutto ' e la creazione è automatica per tutti i profili.

Eliminazione di un punto di sincronizzazione facendo clic su di esso.

Taglio di un elemento

Fare clic sulla spunta verde ' Altro profilo ' per confermare o creare un punto di sincronizzazione su altri 2 profili.

Fare clic sulla croce rossa per annullare tutti i punti di sincronizzazione creati.

Durante la creazione di punti di sincronizzazione, è possibile combinare la creazione manuale e automatica. Questo è ciò che viene spiegato nel secondo esempio sopra.

Metodo automatico

Click on [1] . There are 7 elements on a profile and 11 in the other one. It can be machined with the cycle 4 axes contour/contour but it is not optimized. If you want to optimize the toolpath, you have to set up synchro points.

The synchro point can only be defined on existing points or elements extremities. You have to cut an element :  click on [6] and then click on the arc, you can move the cursor all along the element, click on the screen when you want to cut. A circle (tangency) or a square (sharp angle) is displayed where you cut.

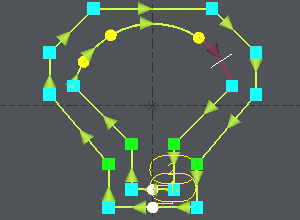

Taglio dell'arco con il cursore bianco

The number of elements is now the same on the 2 profiles : Click on [4] e quindi fare clic su ' Tutto ', tutte le estremità dei 2 profili sono collegate a 2 a 2.

I punti di sincronizzazione vengono creati automaticamente

Metodi manuale e automatico combinati

Prendiamo un esempio identico ma con 2 angoli in più. Qui dovremo creare punti di sincronizzazione doppi e questo non è possibile in modalità automatica:

Click on [1] to have information about the 2 profiles.

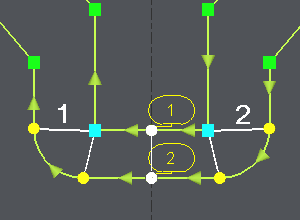

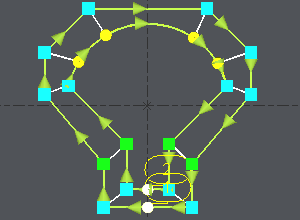

Click on [3] , click on the angle (blue square) and click on an extremity of the corner (yellow circle), click again on the angle (blue square), a message warns you about the creation of a double synchro point, click on OK and click on the other extremity of the corner (yellow circle).

Ripetere le stesse operazioni sull'altro angolo.

The synchro point can only be defined on existing points or elements extremities. You have to cut an element : click on [6] and then click on the arc, you can move the cursor all along the element, click on the screen when you want to cut. A circle (tangency) or a square (sharp angle) is displayed where you cut.

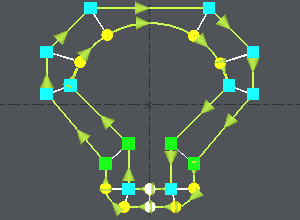

We want to create synchro points between the 2 corners already treated : click on [4] , fare clic sui 2 punti di sincronizzazione già definiti ( 1 e 2 sull'immagine) per limitare la zona da trattare, tutte le estremità dei 2 profili sono collegate a 2 a 2.

Once the synchro points are set up, click on [1] to obtain information for the synchro points created , if the machining is possible you are told about it. Then you can go to the machining editor and choose the cycle 4 axes cnt/cnt.
