Introduzione

GO2cam fornisce cicli di tastatura per misurare e localizzare automaticamente la posizione di un pezzo o verificare le dimensioni delle parti sulla macchina CNC stessa.

Gli scopi principali della tastatura sono:

  1. Impostazione del pezzo:

    • Trova e imposta automaticamente i punti zero (ad es. origini X, Y, Z).

    • Allineare correttamente la parte rilevando bordi, angoli, fori o centri.

  2. Ispezione in corso:

    • Misurare le feature durante la lavorazione per garantire che soddisfino le tolleranze.

    • Regolare automaticamente i correttori utensile se le dimensioni iniziano a divergere.

  3. Impostazione e rilevamento utensile:

    • Alcuni tastatori possono rilevare la lunghezza e il diametro degli utensili, contribuendo ad aggiornare automaticamente i correttori utensile.


Vantaggi:

  • Aumenta la precisione e la ripetibilità.

  • Riduce i tempi di configurazione.

  • Automatizza il controllo qualità.

  • Riduce al minimo l'errore umano.

Cicli di tastatura

I vari tipi di funzionalità di tastatura fornite nel software sono:

1

Tastatore utensile (Impostazione utensile - Rottura utensile)

Obiettivi:

  • Misurare le dimensioni dell'utensile e adattare di conseguenza il correttore utensile

  • Verificare l'usura dell'utensile consentendo eventualmente il passaggio all'utensile gemello

  • Verificare la presenza dell'utensile / rottura dell'utensile

Non esiste alcuna operazione o ciclo per definire il tastatore utensile in GO2cam perché questa operazione fa parte del cambio utensile sulla macchina.

Questo viene gestito nel post-processore dove il codice NC per generare l'azione del tastatore viene chiamato nella procedura di cambio utensile e la macchina gestisce l'operazione.

La simulazione del tastatore utensile può essere programmata in MTE tramite il post-processore.

2

Posizionamento del grezzo sulla macchina

  • Tastatura del grezzo per fissare l'allineamento

  • Consente di correggere l'orientamento della parte sulla macchina.

  • Operazione GO2cam dedicata disponibile: Progettazione

3

Tastatura del grezzo per definire le origini

  • Tastatura del grezzo per le origini dei sistemi di coordinate di lavoro (WCS)

  • Operazione GO2cam dedicata disponibile: Origini sul grezzo

4

Tastatura in corso durante la lavorazione

  • Tastatura del grezzo lavorato tra le operazioni di lavorazione.

  • Garantisce la giusta quantità di materiale rimanente da rimuovere e anche l'usura dell'utensile e i correttori richiesti.

  • Nessuna operazione dedicata in GO2cam. Gestito manualmente e nel post-processore.

5

Misurazione della parte di finitura / Controllo qualità

  • Tastatura del pezzo per controllare e misurare le dimensioni finali.

    • Queste informazioni possono quindi essere utilizzate per riportare i risultati dimensionali effettivi della parte finita nella macchina.

  • Operazione GO2cam dedicata disponibile: Controllo del pezzo

Come elencato nella tabella sopra, in GO2cam vengono proposti tre tipi di cicli di tastatura:

I cicli di tastatura sono disponibili in Fresatura e Tornitura.

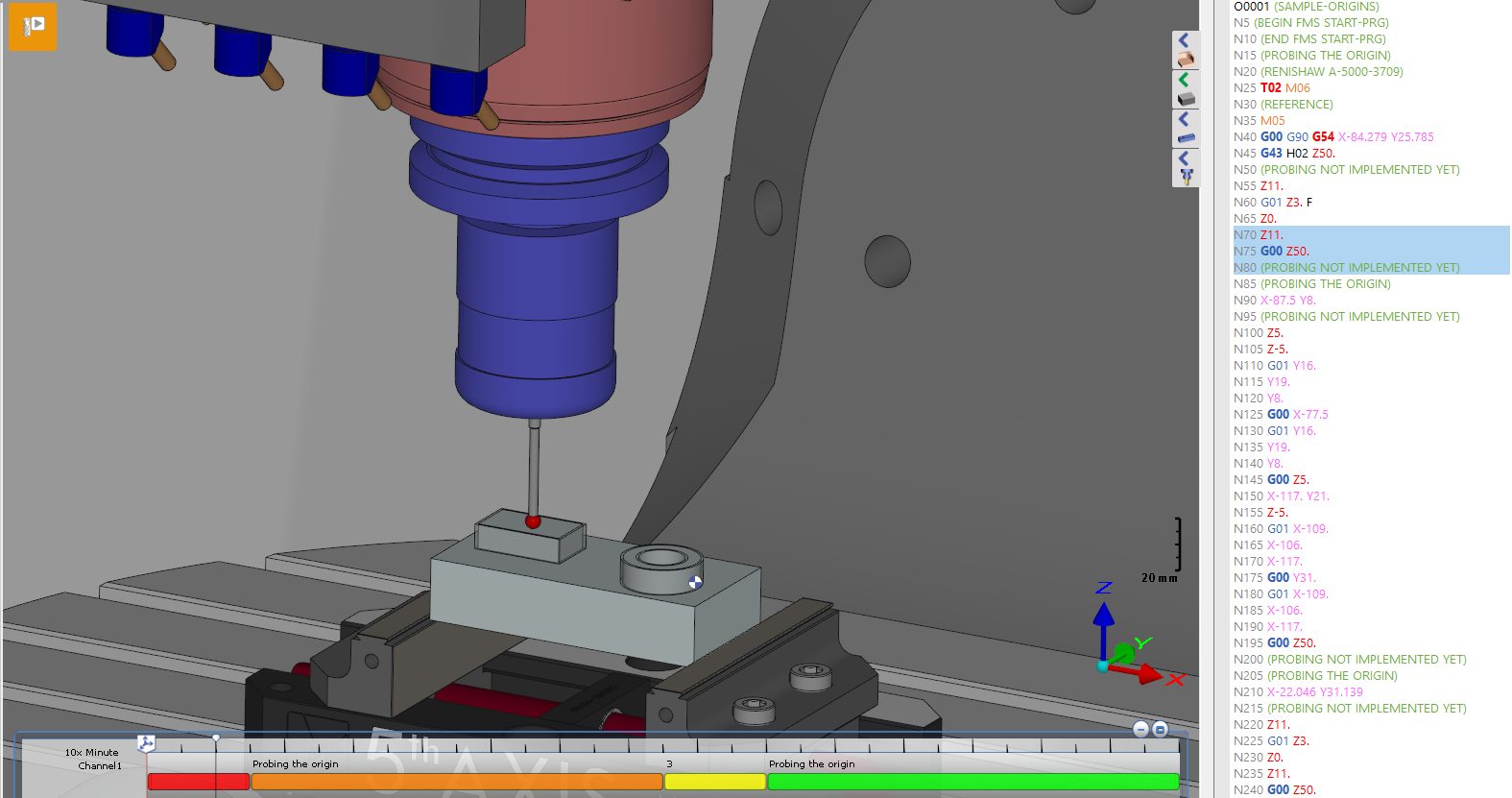

Esempio per la fresatura
Esempio per la tornitura

(blue star) Guarda un video che introduce i cicli di tastatura in GO2cam con un esempio di Origini sul grezzo.

HELP - Probing - Introduction-20250508-104723.png

È inoltre possibile selezionare la geometria Wireframe per applicare punti specifici per la tastatura. Il punto viene quindi proiettato automaticamente sul solido in base alla direzione normale più vicina.

Se le coordinate di un punto tastato vengono modificate (MAIUSC + clic sinistro), le nuove coordinate vengono proiettate automaticamente sul solido.

Il vantaggio dell'utilizzo della geometria wireframe risiede nella capacità di utilizzare la silhouette posizionata a Y = 0 per le operazioni di tornitura.
