Tastatura sul grezzo per definire l'origine del pezzo. Quando il ciclo viene eseguito, la sonda tocca la faccia per identificare il centro. Il percorso utensile può essere visualizzato nella simulazione. |
È anche possibile fare clic sulla geometria wireframe per la definizione della tastatura.
|
Ogni tipo di tastatura selezionato genera un ciclo di lavorazione separato. È possibile utilizzare più tipi di tastatura per definire un'origine (in modo da ottenere le coordinate x, y e z):
Il nome dell'origine definito nella Strategia deve essere lo stesso per entrambi i cicli di tastatura in modo da collegarli tra loro. La combinazione di entrambi i cicli definirà la posizione delle coordinate WCS nel controller. |
|
|

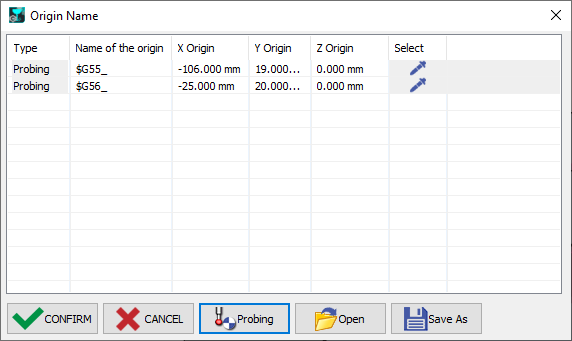

Fare clic su Tastatura per generare gli elenchi Origine per i cicli di tastatura. Le origini WCS devono essere create in parallelo per l'utilizzo nella programmazione e per l'output nei codici NC. |
|
Tipi di tastatura
Blocco rettangolare
Definito al centro del rettangolo |
Tasca rettangolare
Definito al centro della tasca rettangolare |
Cilindro
Definito al centro del cilindro |
Tasca cilindrica
Definito al centro della tasca cilindrica |
Z di una faccia
Definizione su un'altitudine Z |
Angolo 2D 2x2
Definizione su un angolo rettangolare |
Angolo 2D 2x1
Definizione su un angolo rettangolare |
Angolo 2D 1x2
Definizione su un angolo rettangolare |
Angolo 2D 1x1
Definizione su un angolo rettangolare |
Blocco rettangolare X
Definizione al centro del rettangolo in X |
Blocco rettangolare Y
Definizione al centro del rettangolo in Y |
|

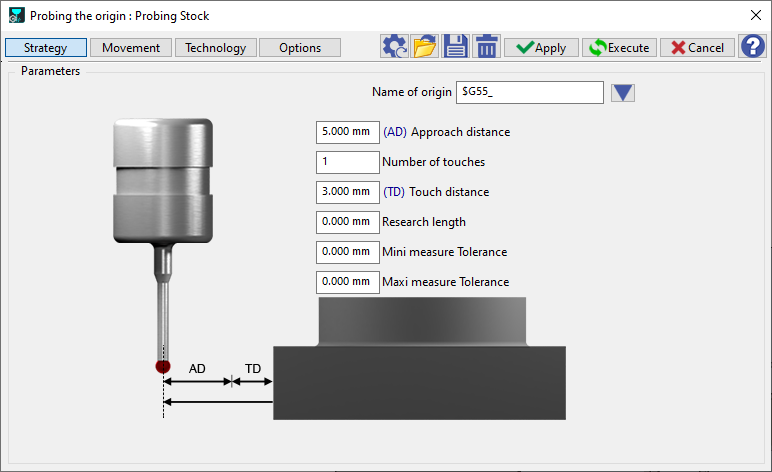

Parametri di strategia
|
Area di dialogo |
Parametri |
|
|
Parametri |
||
|
|
||
Parametri di movimento
|
Area di dialogo |
Parametri |
|
|
Sicurezza (in Z) |
||
|
Avvicinamento e ritorno in Z |
Risalita tra le tastature |
Movimento tra le tastature |
Parametri tecnologici
|
Area di dialogo |
Parametri |
|
|
Condizioni di taglio |
Avanzamento |
|
|
Numerazione utensili |
Numero utensile |
Numero specifico |
|
N° correttore lunghezza |
Nr CorrDiam |
|
|
Campi utente |
Commento |
Controllo Medio |
|
Set di fresatura |
|
|
Parametri delle opzioni
|
Area di dialogo |
Parametri |
|
|
Comportamento sui morsetti e sui componenti |
||
|
Zona di sicurezza |
||
