Cicli: Scanalatura diretta, Livello Z, Zig Zag, Tipo W, Tipo giunta, Finitura scanalatura

Traiettoria

Questo comando viene utilizzato per il calcolo del tragitto utensile.

Il tragitto utensile viene calcolato da GO2cam e tiene conto o meno del raggio utensile.
Il menu a tendina offre:

	Pezzo (Centro utensile) : GO2cam non calcola il tragitto utensile di compensazione. La programmazione ISO segue il contorno geometrico. Nel caso in cui l'utensile non passi, GO2cam ricalcola un nuovo percorso appropriato e gestisce la collisione. Applicabile solo per Finitura scanalatura ciclo
	Centro utensile : GO2cam calcola il tragitto utensile di compensazione del raggio utensile.
	Punta immaginaria : Il punto P corrisponde al punto "misurato" in X e in Z.
	Pezzo (Punta immaginaria) : Il tragitto utensile viene calcolato sul pezzo e gli spostamenti rapidi del ciclo (presa e perdita di correzione) e gli intercicli possono essere gestiti correttamente perché sappiamo come viene pilotato l'utensile. Questa opzione consente di programmare correttamente le operazioni di sgrossatura e finitura con lo stesso utensile. ( Sgrossatura tragitto utensile in Punta Immaginaria , Finitura in Pezzo ). In tal caso, si consiglia di forzare l'opzione Punto P direttamente nella pagina utensile in modo da non avere 2 punti pilota diversi per lo stesso utensile. Applicabile solo per Finitura scanalatura ciclo

L'utensile viene mostrato con il lato di taglio rivolto in avanti.

Questo comando consente di scegliere il tipo di compensazione utensile.
Il menu a tendina offre:

Viene utilizzata 1 compensazione utensile.

Tipo pilota	Sinistra		Centro		Destra		Centro P
Punto immaginario / Centro utensile

Vengono utilizzate 2 compensazioni utensile in base al senso del profilo.

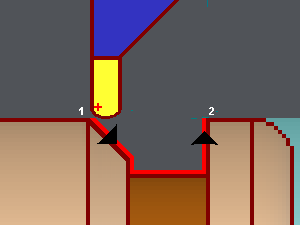

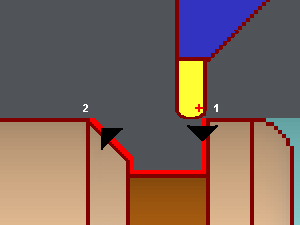

Il punto destro è pilotato perché il profilo inizia a destra.	Il punto sinistro è pilotato perché il profilo inizia a sinistra.

Vengono utilizzate 2 compensazioni utensile, ma è possibile scegliere il primo punto pilota.

Tipo pilota	Sinistra		Centro		Destra		Centro P
Punto immaginario / Centro utensile

Questo comando viene utilizzato per definire i punti pilota del tragitto utensile.

Dipende dal numero di punti pilota scelto.

Sinistra : la compensazione viene presa in considerazione a sinistra dell'utensile (colonne con ‘Sinistra’ on the above tables).
Centro : la compensazione viene presa in considerazione al centro dell'utensile (colonne con ‘Centro’ on the above tables).
Destra : la compensazione viene presa in considerazione a destra dell'utensile (colonne con ‘Destra’ on the above tables).
