Questa opzione è utilizzata in diversi cicli di lavorazione, con scopi e comportamenti diversi.
Si prega di utilizzare il albero sul lato destro dello schermo.
Cycle: Sgrossatura, // Sgrossatura, Sgrossatura sincronizzata, Passata di sgrossatura, Finitura / Finitura Ø / Faccia, Finitura sincronizzata
Definizione
Questi comandi vengono utilizzati per definire i punti pilota e il calcolo del percorso utensile.
Tipo di compensazione per Sgrossatura, // Sgrossatura, Passata di sgrossatura, Finitura
Consente di tenere conto o meno della compensazione del raggio utensile.
Il menu a tendina offre:
-
Sinistra: Il codice ISO genera l'istruzione G41.
-
Centro: Il codice ISO genera l'istruzione G40 (nessuna compensazione).
-
Destra: Il codice ISO genera l'istruzione G42.
Questo tipo di compensazione è disponibile solo per Finitura Ø / Faccia Solo.
Tipo di compensazione per Finitura Ø / Faccia
It enables to take into account or not of the tool radius compensation.
The pull down menu offers:
-
Con: il codice ISO genera l'istruzione G41 o G42, in base al tipo di percorso utensile scelto.
-
Senza: nessuna compensazione è programmata.
Percorso utensile
Il percorso utensile viene calcolato da GO2cam e tiene conto o meno del raggio utensile. Il menu a tendina offre:
|
Pezzo (Centro utensile): GO2cam non calcola il percorso utensile di compensazione. La programmazione ISO segue il contorno geometrico. Nel caso in cui l'utensile non passi, GO2cam ricalcola un nuovo percorso appropriato e gestisce la collisione. |
|
Centro utensile:
GO2cam calcola il percorso utensile di compensazione sul lato destro, in base al tipo di ciclo (vedi sopra).
|
|
Punta immaginaria: GO2cam calcola il percorso utensile e gestisce le collisioni. Il raggio è correttamente completato nel pannello GO2cam TOOL. Il numero di quadrante viene preso in considerazione. |
|
Pezzo (Punta immaginaria): GO2cam gestisce correttamente il percorso utensile nei cicli intermedi e nei movimenti rapidi e in particolare con una compensazione utensile. |
Programmazione Pezzo (Centro utensile)
In questo caso è necessario inserire il valore del raggio dell'inserto nella macchina.
Tipo di compensazione:
Sinistra (fornisce G41)
Destra (fornisce G42)
Percorso utensile:
Pezzo (Centro utensile)
A.

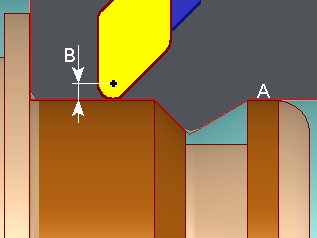

Percorso utensile programmato
B.
Compensazione del raggio dell'inserto inclusa nel CNC.
Programmazione Centro utensile
In questo caso, il raggio dell'inserto completato nella macchina non viene preso in considerazione.
Tipo di compensazione:
Centro
Percorso utensile:
Centro utensile
GO2cam
programma il percorso utensile del centro dell'inserto sul lato destro del pezzo in base al tipo di ciclo programmato.
Se completiamo Tipo di compensazione = Sinistra o Destra , GO2cam programma la compensazione G41 o G42. L'effetto è quello di generare uno spostamento aggiuntivo da parte della macchina poiché viene presa in considerazione la compensazione del raggio dell'inserto.

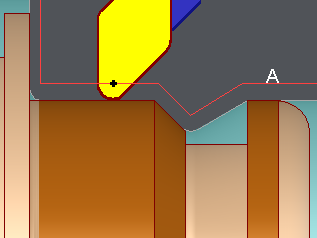

A. Percorso utensile programmato
Programmazione Punta immaginaria
In questo caso, il raggio dell'inserto completato nella macchina non viene preso in considerazione.
Il numero di quadrante deve essere completato.
Tipo di compensazione:
Non disponibile
Percorso utensile:
Punta immaginaria
GO2cam
programma il percorso utensile della Punta immaginaria (punto fittizio) sul lato destro del pezzo in base al tipo di ciclo programmato e al numero di quadrante assegnato.
Se completiamo Tipo di compensazione = Sinistra o Destra , GO2cam programma la compensazione G41 o G42. L'effetto è quello di generare uno spostamento aggiuntivo da parte della macchina poiché viene presa in considerazione la compensazione del raggio dell'inserto.
|
|
A.

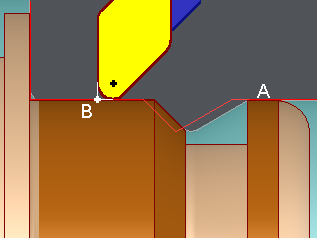

Percorso utensile programmato
B.
Punta immaginaria (es. n°9 nel quadrante)
Quadrante (N° Punta immaginaria)
Fornisce l'orientamento dell'utensile. È utile solo quando si utilizza
Punta immaginaria
percorso utensile.
I numeri corrispondono alle posizioni sulla tastiera del PC. I numeri dei quadranti dei TORNI non corrispondono inevitabilmente a quelli di
GO2cam
. I post-processori aggiornano il quadrante come convenzione del CNC.
Pezzo (Punta immaginaria)
Con questa opzione, è possibile gestire i percorsi utensile per i cicli intermedi e i movimenti rapidi per:
-
Sgrossatura e finitura operazioni programmate con lo stesso utensile .
-
Percorso utensile di sgrossatura in Punta immaginaria, Finitura in Pezzo
|
Consigliamo inoltre di forzare l'opzione Punto P direttamente nel pagina utensile , in modo da non avere 2 punti pilotati diversi per lo stesso utensile.
|
|
P point Calculation
Il processo di calcolo del punto P è stato notevolmente migliorato per migliorare l'efficienza e la precisione del percorso utensile. I miglioramenti principali includono simulazioni dinamiche e di percorso utensile aggiornate, coordinate esplicite del punto P, eliminazione di movimenti parassiti, movimenti rapidi ottimizzati, sgrossatura e finitura bilanciate migliorate, inclusione facoltativa di punti di avvicinamento/ritorno e un controllo di tallonamento perfezionato. Questi progressi si traducono in percorsi utensile più efficienti, precisi e affidabili.
