NC Control è costituito da un unico menu, che mostra tutte le finestre e i comandi necessari a colpo d'occhio.

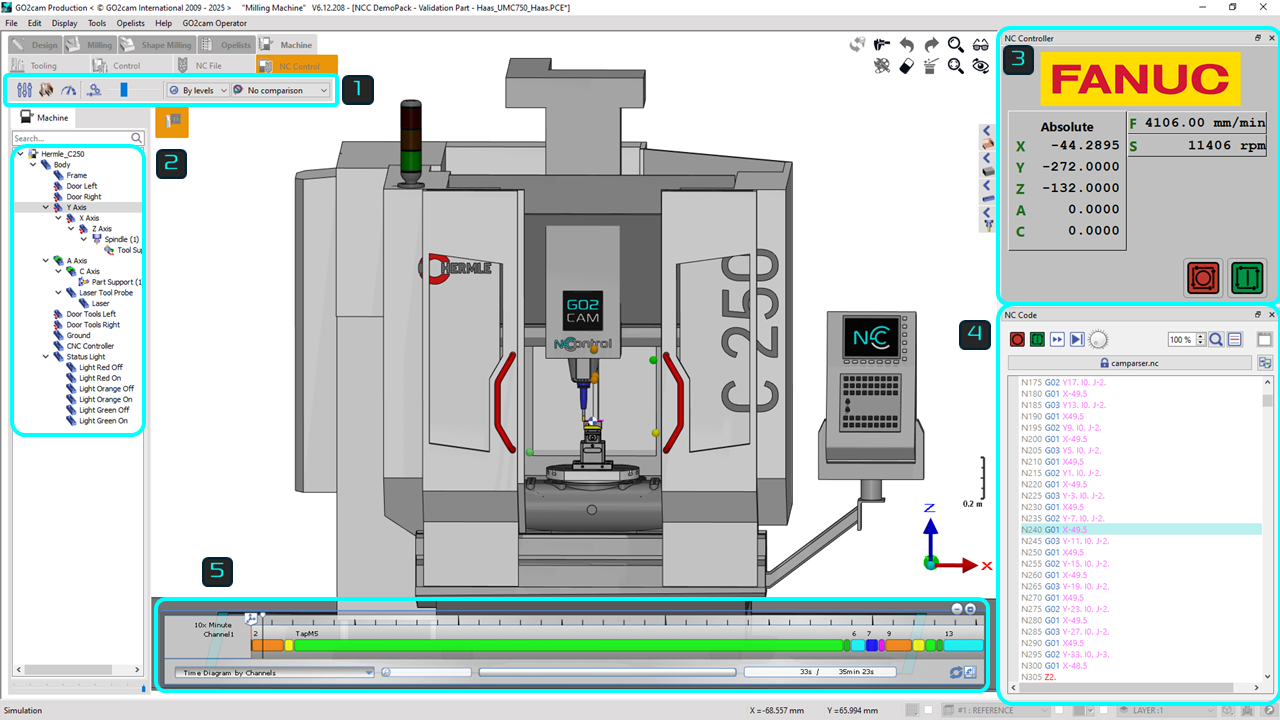

Descriviamo l'interfaccia utente:
|
Barra degli strumenti NCc: Controlla gli elementi visivi e la velocità della simulazione |
|
|
Albero cinematico NCc: Visualizza tutti i componenti della macchina. Questo albero può essere utilizzato per nascondere o visualizzare i componenti e consente inoltre di rendere trasparenti i componenti per migliorare la chiarezza visiva della simulazione. |
|
|
Controller NCc : Visualizza il tipo di controller che è stato caricato, con posizionamento assoluto, insieme all'avanzamento e alla velocità del mandrino. |
|
|
||
|
Codice NCc : Uno strumento progettato per la convalida del codice G e include il camparser per la modifica. Ha funzioni di ricerca integrate, pulsante di avvio/arresto, ciclo successivo e consente inoltre di controllare la velocità di simulazione. Il camparser deve essere sbloccato per abilitare la manipolazione del codice NC. |
|
|
Diagramma di Gantt NCc: Fornisce una chiara panoramica dell'avanzamento della simulazione. Basato esclusivamente sugli strumenti, poiché questi sono gli unici dati disponibili dal file NC. |
|
