Dalla V6.11, GO2cam può rilevare funzioni su solidi per pezzi tornitura-fresatura.

Il rilevamento funziona per l'ambiente di produzione di:

• Tornio orizzontale

• Tornio verticale

• Tornio Fantina

1 . Il rilevamento funziona solo se esiste un piano di rivoluzione.

2 . Affinché le tasche/isole vengano riconosciute, devono avere un raggio conico.

3 . Le forme 3D complesse non verranno riconosciute.

4 . Vengono considerate solo le forme con angolo di conicità costante.

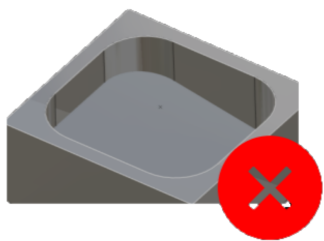

5 . Non viene considerata alcuna faccia inferiore inclinata.

La tipologia delle funzioni rilevate è: tasche, tasche aperte e scanalature. Le funzioni rilevate per ciascuna sono le seguenti:

Funzioni tasca:

Funzioni scanalatura:

Funzioni tasca aperta:

Nel Impostazioni di riconoscimento , è possibile scegliere di Favorire le funzioni radiali o no

Funzioni tasca aperta:

Nuova possibilità di chiudere (localmente o totalmente) una funzione tasca aperta

La funzione "area aperta sul profilo" viene ora presa in considerazione anche per le funzioni.

Questo può aiutare a mitigare i rischi di collisione dell'utensile.

Per chiudere un elemento della funzione, è sufficiente fare clic sulla faccia corrispondente della funzione.

Similmente ai profili, è possibile modificare lo stato di un'intera area invece di fare clic elemento per elemento:

• Maiusc + clic su due elementi : Apre/chiude tutti gli elementi tra quelli selezionati.

• Facendo clic sulla bolla : Attiva/disattiva l'intera funzione.

Nota: Esiste una restrizione rispetto ai profili: è possibile chiudere (e riaprire se necessario) solo gli elementi che erano inizialmente aperti nella funzione. Se una faccia non può essere modificata, apparirà in rosso quando si passa il mouse sopra.

Il processo per applicare la funzione automatica in MillTurn è simile a quello della fresatura:

1. Importa la parte

2. Scegli la macchina e il materiale.

3. Avvia il riconoscimento automatico delle funzioni e scegli quali funzioni lavorare.

4. Convalida per calcolare i percorsi utensile e lavorare il pezzo.

Finestra Impostazioni di riconoscimento:

Questa finestra Impostazioni di riconoscimento è stata aggiunta dalla versione 6.11. Permette di impostare alcuni valori dei parametri preliminari per il riconoscimento di Tasche e Fori .

Un altro aspetto interessante è che ora possiamo definire un traboccamento per tasche passanti , assicurando che la profondità della tasca sia completamente lavorata.

Per la fresatura, è possibile impostare una lunghezza minima su cui verrà applicata la sbavatura.

Tutte le funzioni di programmazione automatica sono state unite in un'unica finestra.

Tornitura : application of an automatic turning opelist for turning operations based on recognized parameters, adapting to main or secondary spindle as per plane selection (revolution or rework/return plane).

L'elenco di opelist/opelist automatici accessibili tramite l'icona della cartella si basa sulla corretta tipologia definita.

Feature Tasca : application of milling cycles based on the preselected opelist (orange bubble on folder icon) or manually selected opelist (green bubble on folder icon).

Foro : possibilità di scegliere un libreria di modelli di fori (standard o utente). Il riconoscimento assegnerà quindi il primo modello compatibile trovato nella libreria selezionata ai fori riconosciuti.

Ora puoi anche salva le impostazioni di configurazione selezionate e carica li di nuovo per l'applicazione su un'altra parte.

Modalità contorno per Profilo selezionato è stata aggiunta nella strategia di fresatura a gola per consentire la lavorazione di gole in una unica passata al centro con un diametro utensile simile al diametro della gola.

Sono state aggiunte anche altre migliorie dalla V6.11:

• L'ottimizzazione nell'ordine di lavorazione è stata migliorata quando è attivata l'opzione "Raggruppa feature identiche":

  • Le operazioni identiche vengono unite

  • Viene scelto l'utensile adatto (se l'opelist non forza l'utensile)

• Il calcolo della distanza minima non è limitato solo alla distanza tra tasca e isola, o tra 2 isole distinte. Ora siamo anche in grado di determinare l'area più stretta di una tasca.

• Il riconoscimento Millturn si estende all'identificazione di feature in un piano di sviluppo, basato su facce di rivoluzione piuttosto che su facce planari.

  • I piani di sviluppo vengono creati automaticamente, funzionando efficacemente su superfici cilindriche e coniche.

  • I piani di sviluppo cilindrici sono misurati in millimetri

Il video seguente mostra le migliorie apportate alle feature di lavorazione nella V6.11.

Guarda un video qui sotto che mostra i prerequisiti e dimostra il riconoscimento delle varie feature per le tipologie.

Guarda un video qui sotto che mostra un esempio di lavorazione automatica di un pezzo Millturn.
