Presentazione

Per creare sovrametalli

1. Definire il profilo o fare clic sull'elemento scelto.



2. Modalità: se si desidera definire tolleranze su un intero profilo, scegliere Profilo. Se si desidera definire la tolleranza su un elemento particolare, scegliere Elemento .

3. Scegliere il lato del grezzo da lasciare a seconda del senso del profilo ( Destro o Sinistro ).

4. Compilare il valore del grezzo locale del primo elemento nel campo chiamato Spessore .

5. Click on [2] per selezionare l' successivo elemento (visualizzato con una linea più grande) e definire il grezzo su di esso.

6. Define each element the same way (you can also go back with [1] ).
   If the element is an arc, you can choose between conic, isometric or not forced radius.

7. Premere il tasto Esc per convalidare o scegliere Altro profilo se si desidera definire altri grezzi da lasciare sul pezzo.

8. If the machining was defined before the local stock, fare clic su Riesecuzione per ricalcolare i cicli con il grezzo aggiunto.

Casi particolari

• il tasto Iniz permette di eliminare tutti i grezzi locali definiti su un profilo.

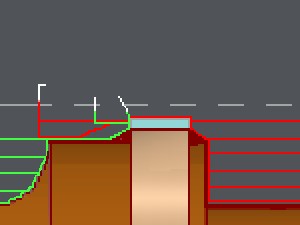

• il tasto Gomma permette di "evitare" un elemento. Viene utilizzato, ad esempio, nel caso di una gola che non si desidera sgrossare (come mostrato nell'immagine seguente, dove gli elementi eliminati sono visualizzati con una croce rossa).

• non è possibile definire una tolleranza su un arco se si sceglie l'opzione

Elemento . È possibile solo nel caso di un profilo.
