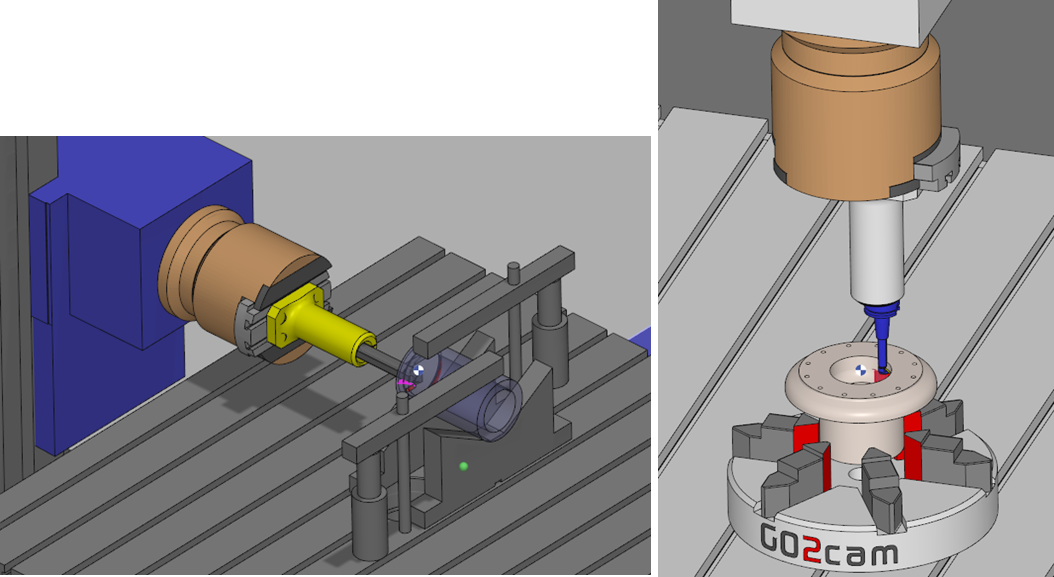

Una testa d'alesatura è un accessorio di lavorazione che consente alle fresatrici di eseguire operazioni di tornitura, combinando efficacemente le capacità di fresatura e tornitura in una singola configurazione. Questi portautensili speciali si montano sul mandrino della macchina e tengono utensili da taglio regolabili per ingrandire, finire o modificare con precisione i fori esistenti.

Usi comuni:

  • Ingrandimento dei fori a diametri precisi.

  • Miglioramento della rotondità dei fori e della finitura superficiale.

  • Lavorazione di diametri interni con tolleranze strette

  • Correzione di fori disallineati o fuori centro.

Vantaggi:

  • Alta precisione – Consente regolazioni fini.

  • Versatilità – Può alesare una gamma di diametri con una singola testa.

  • Migliore finitura superficiale – Produce fori più lisci rispetto alla sola foratura.


Le caratteristiche principali del Alesatura Prodotto Testa includono:

  • Compatibilità con centri di fresatura verticali e orizzontali .

  • Integrazione di teste di alesatura di produttori leader (es. d'Andrea) .

Limitazione

  • Controllo monoasse : Il sistema attualmente supporta solo un asse rotativo gestito (asse U)


Configurazione del file macchina

Per configurare correttamente la macchina:

Caricare il mandrino e la testa d'alesatura nel file macchina.

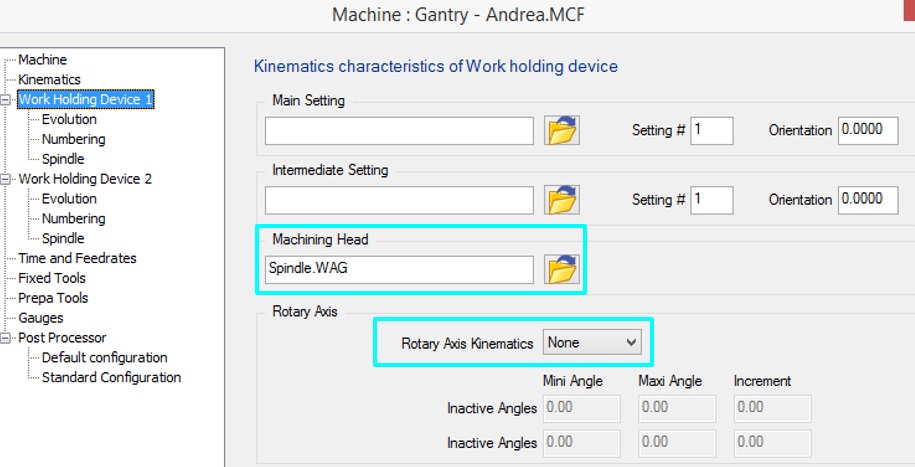

  1. Il Mandrino a 3 assi è definito come Dispositivo di supporto del pezzo n. 1 .

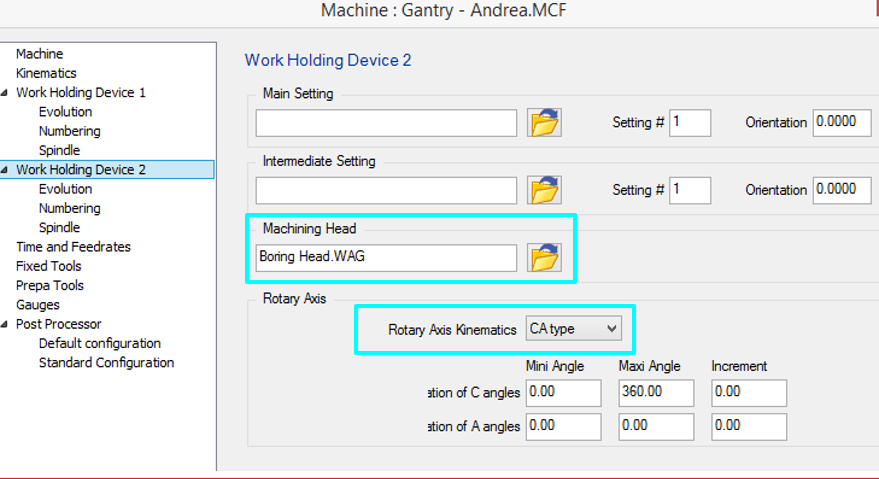

  2. Il Testa d'alesatura è definito come Dispositivo di supporto del pezzo n. 2 .

image-20250423-100242.png image-20250423-100433.png

Posizionamento pezzo

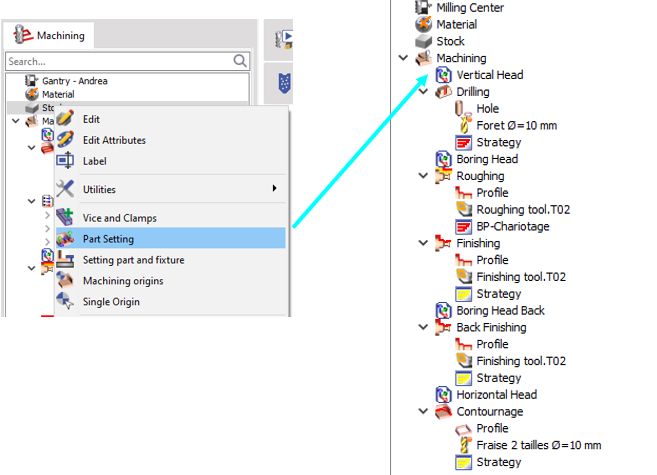

Il La funzione Posizionamento pezzo consente un facile passaggio tra le cinematiche. Consente all'utente di alternare facilmente tra diverse configurazioni della testa (ad esempio, mandrino di fresatura rispetto a testa di alesatura) senza ridefinire la configurazione della macchina.

Poiché la testa di alesatura è definita come Dispositivo di supporto del pezzo n. 2 , il Posizionamento pezzo garantisce il corretto percorso utensile e l'output di post-elaborazione in base alla cinematica attiva. Aiuta a mantenere il corretto orientamento dell'utensile quando si passa dalle operazioni di fresatura a quelle di tornitura, soprattutto quando si lavora con tavoli rotativi (ad esempio, lavorazione di lati opposti di un pezzo in una singola configurazione).

Esempio di utilizzo:

  1. Per operazioni di fresatura : Selezionare il mandrino standard (Dispositivo di supporto del pezzo n. 1).

  2. Per operazioni di tornitura/alesatura : Passare a Testa d'alesatura (Dispositivo di supporto del pezzo n. 2) tramite Posizionamento pezzo.

  3. Lavorazione multi-lato : Se è presente un tavolo rotativo, il Posizionamento pezzo garantisce il corretto posizionamento dell'utensile per la lavorazione di diverse facce del pezzo in una singola operazione.
