Questa opzione viene utilizzata in diversi cicli di lavorazione, con scopi e comportamenti diversi.
Utilizzare il albero sul lato destro dello schermo.
Ciclo : Tutti i cicli manuali, Taglio profilo, Finitura
Definizione per Contornatura, Ripresa contorno, Taglio profilo, Scanalatura
Queste funzioni consentono di definire un raggio d'arco per l'ingresso e l'uscita dell'utensile nel materiale.
Raggio arco di entrata (A)
Questo genera un arco all'inizio del tragitto utensile per avere una migliore qualità della superficie in questo punto. Questo viene generalmente utilizzato quando la contornatura inizia al centro di una linea o di un arco. Il raggio dell'arco di entrata deve essere maggiore del raggio dell'utensile.
Raggio arco di uscita (B)
Come per l'arco di entrata, è possibile specificare un arco di uscita sul tragitto utensile. Il raggio dell'arco di uscita deve essere maggiore del raggio dell'utensile.
Angoli del raggio di entrata e del raggio di uscita
La lunghezza dell'arco può essere regolata con un valore angolare; la scelta di 90° genera un 1/4 di cerchio, 180° è mezzo cerchio.
|
A:
raggio arco di entrata
|
|
Ciclo : Finitura
Definizione per Finitura

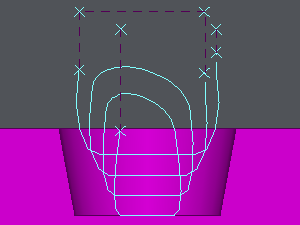

Archi di entrata e di uscita definiti seguendo l'asse Z
|
|
|
|
|
|
