Creazione ingranaggi

Creazione di ingranaggi a evolvente circolare paralleli secondo gli standard ISO (NF E 23-001-005) e AGMA (americani).


Sono possibili due tipi di ingranaggi:

  • ingranaggi esterni

  • ingranaggi interni

Le caratteristiche della dentatura vengono calcolate in base al numero di denti e al passo (diametro = passo * numero di denti). GO2cam visualizza i report di questi diversi calcoli in cui sono coinvolti il passo e il numero di denti.

Per creare un ingranaggio

a. Compilare i parametri della seguente finestra di dialogo. Sono descritti i parametri per l'area Caratteristiche di controllo: clicca qui .


b. Se si fa clic sulla spunta verde per convalidare: viene disegnato un mezzo dente.
c. È possibile selezionare Simmetria per disegnare un dente intero e, se si seleziona anche Rotazione, l'intero ingranaggio verrà disegnato dopo la convalida.

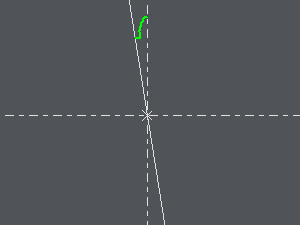

a operazione (ingranaggio esterno)

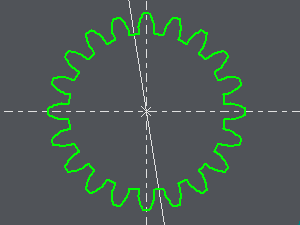

b e c operazioni (ingranaggio esterno)

Creazione dentature

Creazione di spline a evolvente circolare con lati rettilinei secondo gli standard ISO (NF E 22-141) e AGMA (americani).

Sono possibili due tipi di spline:

  • alberi

  • mozzi

Le caratteristiche della dentatura vengono calcolate in base al numero di denti e al passo (diametro = passo * numero di denti). GO2cam visualizza i report di questi diversi calcoli in cui sono coinvolti il passo e il numero di denti.

Nota:

  • questo tipo di spline è un caso particolare di ingranaggio a evolvente circolare parallelo gestito dal modulo Ingranaggio.

  • se si deve progettare una spline che non rientra nel GO2cam quadro di calcolo specifico, è possibile utilizzare il modulo Ingranaggio per definire meglio questa spline.

Per creare una spline

a. Compilare i parametri della seguente finestra di dialogo. Sono descritti i parametri per l'area Caratteristiche di controllo: clicca qui .


b. Se si fa clic sulla spunta verde per convalidare: viene disegnato un mezzo dente.
c. È possibile selezionare Simmetria per disegnare un dente intero e, se si seleziona anche Rotazione, l'intero ingranaggio verrà disegnato dopo la convalida.

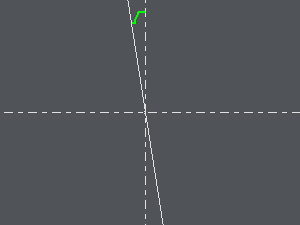

a operazione (albero scanalato)

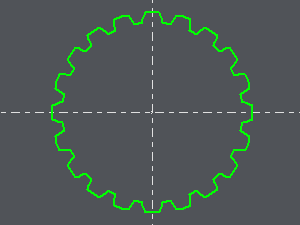

b e c operazioni (albero scanalato)
