Un calibro utensile è un insieme di misure che definiscono la posizione e l'orientamento esatti di un utensile rispetto alla macchina. Queste misure includono la lunghezza dell'utensile, gli offset nelle direzioni X, Y e Z e le eventuali regolazioni angolari necessarie. Calibri utensili accurati sono fondamentali per ottenere risultati di lavorazione precisi.

Per ottimizzare la posizione di un utensile rispetto al suo portautensile:

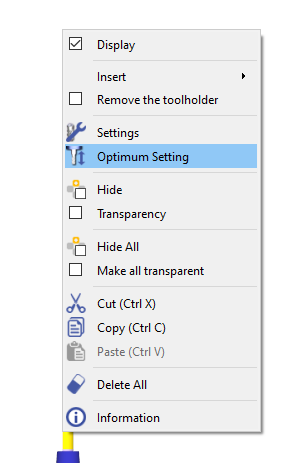

  1. Fare clic con il pulsante destro del mouse sull'utensile.

  2. Seleziona "Impostazione ottimale" .

  3. Regola la "Lunghezza utile" manualmente utilizzando il cursore o facendo clic sull'icona "Calcolo lunghezza utile ottimale" .


  1. Modifica la traslazione Z secondo necessità.

  2. Fai clic su "Conferma" per confermare le modifiche.

Questo processo può essere applicato anche a portautensili e utensili già montati sul mandrino.


Utilizzo del menu Calibri utensili:

Una volta che gli utensili sono installati sulle rispettive stazioni, regola finemente le impostazioni:

  • Utilizza la regolazione automatica:

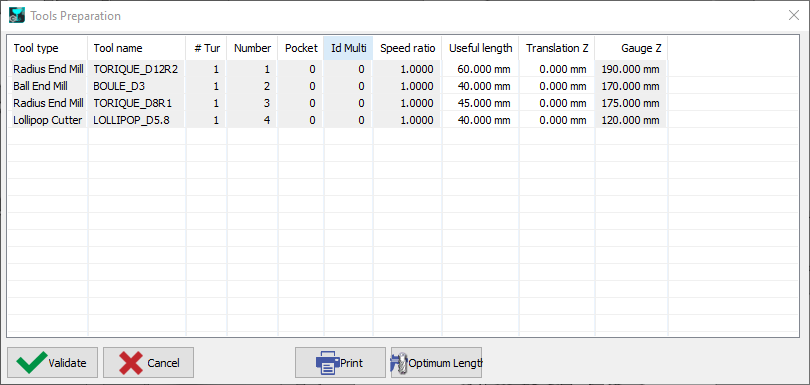

    • Accedi alla funzione "Calibri utensili".

    • Seleziona l'utensile desiderato dall'elenco.

    • Fai clic su "Lunghezza ottimale" per impostare la lunghezza utile ottimale.

    • Fai clic su "Conferma" per confermare le modifiche.

  • Regolazione manuale:

    • Modifica direttamente i valori "Lunghezza utile" e "Traslazione Z" nella tabella di preparazione degli utensili.

Preparazione utensili
