Presentazione

Creazione automatica di fori in base ai punti di filettatura creati. Questi fori vengono lavorati con lavorazione automatica nell'ambiente di fresatura.

Nota: questa funzione è utile solo se si è proprietari di una licenza di fresatura, altrimenti non sarà possibile lavorare le entità dei fori.

In questa situazione, la soluzione alternativa è esportare il foglio 'Tabella fori' nei documenti dell'officina per ottenere le coordinate dei fori e forarli manualmente.

Creazione delle forature di filettatura

  1. Fare clic sulla funzione

  2. Per impostazione predefinita, ai fori sarà associata solo 1 operazione di foratura; se si desidera eseguire una centratura, selezionare la casella corrispondente nella zona di dialogo.

  3. Confermare con il segno di spunta verde

  4. L'elenco dei punti di filettatura viene visualizzato in una tabella. Se il punto di filettatura è creato manualmente o se si verifica un problema sul calcolo del punto di filettatura, il diametro e la profondità vengono visualizzati con ??? .

Avviso : se il punto di filettatura è stato creato manualmente durante la selezione, non sono associati né profondità né diametro, di conseguenza non viene creato alcun foro!

Foratura dei punti di filettatura

  1. Salvare il pezzo

  2. Uscire dall'ambiente EDM

  3. Entrare nell'ambiente di fresatura

  4. Andare a Fresatura quindi al menu Fori e scegliere automatico. Scegliere il tipo di ottimizzazione (spesso per piano) e avviare il calcolo.

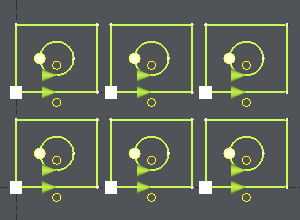

Ecco un esempio di pezzo EDM.

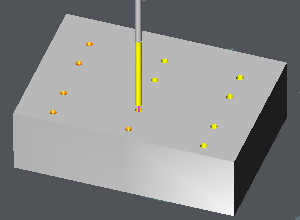

Foratura del punto di filettatura
